يعد قياس مستوى الصوامع للمساحيق والأسمنت هو الكشف المستمر أو النقطي لمستوى المواد داخل صوامع التخزين العمودية — والتي يبلغ ارتفاعها عادةً في مصانع الأسمنت ومحطات الخرسانة الجاهزة ومحطات الطاقة ومعالجة الأغذية أو البلاستيك من 10 إلى 40 متراً بقطر يتراوح بين 3 إلى 15 متراً. التقنية المرجعية للخدمة المستمرة هي الرادار غير التلامسي 80 GHz FMCW: حيث يتناسب شعاعه الضيق بمقدار 3 درجات وهوائيه المدمج مع فوهات العمليات الحالية، ويقوم بالقياس عبر نطاقات تصل إلى حوالي 120 m، ويحافظ على تكرارية تبلغ حوالي ±2 mm حتى في الغبار الكثيف. تحمي وسائل حماية المستوى النقطي — مفاتيح الريشة الدوارة، والقضبان الاهتزازية، ومفاتيح القبول الترددي RF — من التعبئة المفرطة والتشغيل الجاف. يعتمد اختيارك لحساس مستوى الصومعة على كثافة الغبار، وزاوية السكون للمسحوق وميله للتراكم، وثابت العزل الكهربائي الخاص به، وما إذا كنت بحاجة إلى بيانات مخزون مستمرة أو مجرد نقاط إنذار بسيطة. يقارن هذا الدليل بين التقنيات، ويقدم عملية اختيار عملية، ويجيب على الأسئلة التي يطرحها مهندسو المصانع ومديرو المشتريات في أغلب الأحيان.
عادةً ما يتم ملء صوامع المساحيق نيوماتيكياً، مما يؤدي إلى تكوين سحابة غبار كثيفة فوق سقف الصومعة بالكامل. يمكن أن تستمر تلك السحابة لعدة دقائق بعد كل عملية ملء. يعمل الغبار على إضعاف الإشارات فوق الصوتية وتغيير سرعة الصوت، وهذا هو السبب في انحراف أجهزة القياس بالموجات فوق الصوتية أو فشلها في مهام الأسمنت والرماد المتطاير. تمر إشارات الميكروويف عبر الغبار بتخميد مهمل، وهو أحد الأسباب التي جعلت رادار 80 GHz يحل محل الموجات فوق الصوتية إلى حد كبير في هذه الصوامع.
يقوم مدخل علوي واحد بملء الصومعة على شكل مخروط، ويؤدي التفريغ إلى سحب سطح على شكل قمع مع وادٍ مركزي حاد. تختلف زاوية السكون باختلاف التهوية والرطوبة: حيث يستقر الأسمنت عند حوالي 30-40 درجة، والرماد المتطاير عند 35-40 درجة، ويمكن أن يصل الدقيق الناعم إلى 40-50 درجة عند تهويته. يقرأ قياس النقطة الواحدة مباشرة تحت السقف قمة المخروط، وليس متوسط المستوى، لذا فإن نفس "المستوى" يمكن أن يمثل حمولة طنية مختلفة تماماً اعتماداً على شكل السطح. هذا الأمر مهم لمحاسبة المخزون، وهو السبب الرئيسي لوجود رادار المسح ثلاثي الأبعاد 3D.
يتميه الأسمنت ويتصلب على الجدران أينما دخل الهواء الرطب؛ بينما يشحن البلاستيك والرماد المتطاير إلكتروستاتيكياً ويجذب الغبار إلى أي شيء داخل الصومعة. يتسبب التراكم في ثلاث مشاكل: أصداء كاذبة للرادار (الكومة على الجدار هي عاكس قوي)، وحساسات متسخة (العدسات، والريش، والجسات)، ومشاكل في التدفق مثل التجسير فوق المخرج والتكهف (rat-holing). الحل هو التقنية التي ترفض أصداء الجدران — مثل شعاع الرادار الضيق، أو خوارزميات تتبع الصدى، أو التطهير بالهواء، أو الجسات ذات الدرع النشط.
تعتبر المساحيق عاكسات رادارية ضعيفة. تتراوح ثوابت العزل الكهربائي من حوالي 1.5 للحبيبات البلاستيكية و2.5-3 للدقيق إلى 4-8 للأسمنت الجاف والرماد المتطاير. كلما انخفضت القيمة، ضعفت الإشارة المنعكسة. يوجه رادار الموجات الموجهة الإشارة على طول جس، مما يسمح له بقياس المساحيق ذات العزل الكهربائي المنخفض جداً والتي قد يواجه الرادار غير التلامسي صعوبة معها؛ حيث يحتاج الرادار غير التلامسي إلى مساحة سطح كافية ومعالجة عالية الحساسية.
يشكل الدقيق والسكر والنشا والعديد من المساحيق البلاستيكية مخاليط غبار وهواء متفجرة (مناطق ATEX 20 و21 و22). يجب أن تحمل الحساسات الموجودة في تلك الصوامع شهادة الغبار الصحيحة وأن يتم تركيبها لتناسب المنطقة. الأسمنت والرماد المتطاير غير قابلين للاشتعال في الخدمة العادية، لكنهما كاشطان ومسببان للتآكل بشكل طفيف، لذا فإن المواد الملامسة للوسط والأختام مهمة لعمر الخدمة.
| التقنية | نوع المستوى | التعامل مع الغبار | زاوية السكون / سلوك التراكم | الدقة النموذجية | الصيانة | التكلفة النسبية |
|---|---|---|---|---|---|---|
| رادار 80 GHz غير تلامسي (FMCW) | مستمر | ممتاز — تمر موجات الميكروويف عبر الغبار؛ يعمل التطهير بالهواء الاختياري على إبقاء العدسة نظيفة | شعاع ضيق بزاوية 3 درجات يبتعد عن تراكمات الجدران؛ تتبع الصدى يرفض الأصداء الكاذبة من أكوام الجدران وتدفق التعبئة | تكرارية ±2 mm؛ حوالي ±5–10 mm (حوالي 0.1% من النطاق) | منخفضة — لا توجد أجزاء متحركة؛ مسح العدسة من حين لآخر | متوسطة–عالية |
| رادار الموجات الموجهة | مستمر | ممتاز — يتم توجيه الإشارة على المسبار؛ لا يتأثر بالغبار المحمول جواً | يقيس السطح الحقيقي عند المسبار؛ محصن ضد زاوية السكون؛ لكن التراكم اللزج على الكابل يمكن أن يخلق أصداء كاذبة | ±10–25 mm | منخفضة–متوسطة — قد يحتاج المسبار إلى تنظيف دوري؛ يمكن أن يتأرجح الكابل أثناء التعبئة السريعة | متوسطة (طول الكابل يزيد من التكلفة) |
| ريشة دوارة | نقطي | كافٍ — عمود محكم الغلق؛ الغبار الكثيف يمكن أن يؤدي لتآكل مانع تسرب العمود | التراكم على الريشة يسبب إشارات عالية كاذبة؛ يمكن أن يترك الجسر المادي الريشة تدور في فراغ | تكرارية المفتاح ±25–50 mm | متوسطة–عالية — أجزاء متحركة؛ موانع تسرب؛ إعدادات عزم الدوران للفحص | منخفضة |
| قضيب اهتزازي | نقطي | ممتاز — لا توجد أجزاء متحركة للانسداد أو الإحكام | يقوم القضيب بالتنظيف الذاتي عن طريق الاهتزاز؛ الطلاء يغير الرنين؛ لذا اختر الوحدات المزودة بخاصية اكتشاف الطلاء | تكرارية المفتاح ±10–20 mm | منخفضة — لا توجد أجزاء معرضة للتآكل؛ تنظيف عرضي للطلاء الثقيل | منخفضة–متوسطة |
| سعوي / RF admittance | نقطي أو مستمر | جيد — لا توجد بصريات أو أجزاء متحركة | تقنية RF admittance مع درع نشط تتجاهل طلاء المسبار؛ ضروري للمساحيق اللزجة؛ السعة العادية تنحرف مع التراكم وتغير العزل الكهربائي | نقطي ±10 mm؛ مستمر 1–3% من النطاق | منخفضة–متوسطة — تنظيف المسبار في المهام اللزجة | منخفضة–متوسطة |
| مسبار الثقل (مسبار الإسقاط) | مستمر | جيد — تلامس ميكانيكي؛ لا يوجد ما يسبب الضباب | يقيس السطح الحقيقي عند التلامس؛ يمكن أن يعلق بسبب التراكم أو يسقط في فراغ تجسير | ±25–50 mm | عالية — الكابل؛ محرك الدفع؛ والوزن يحتاجون إلى فحص دوري | تكلفة شراء متوسطة؛ صيانة عالية مدى الحياة |

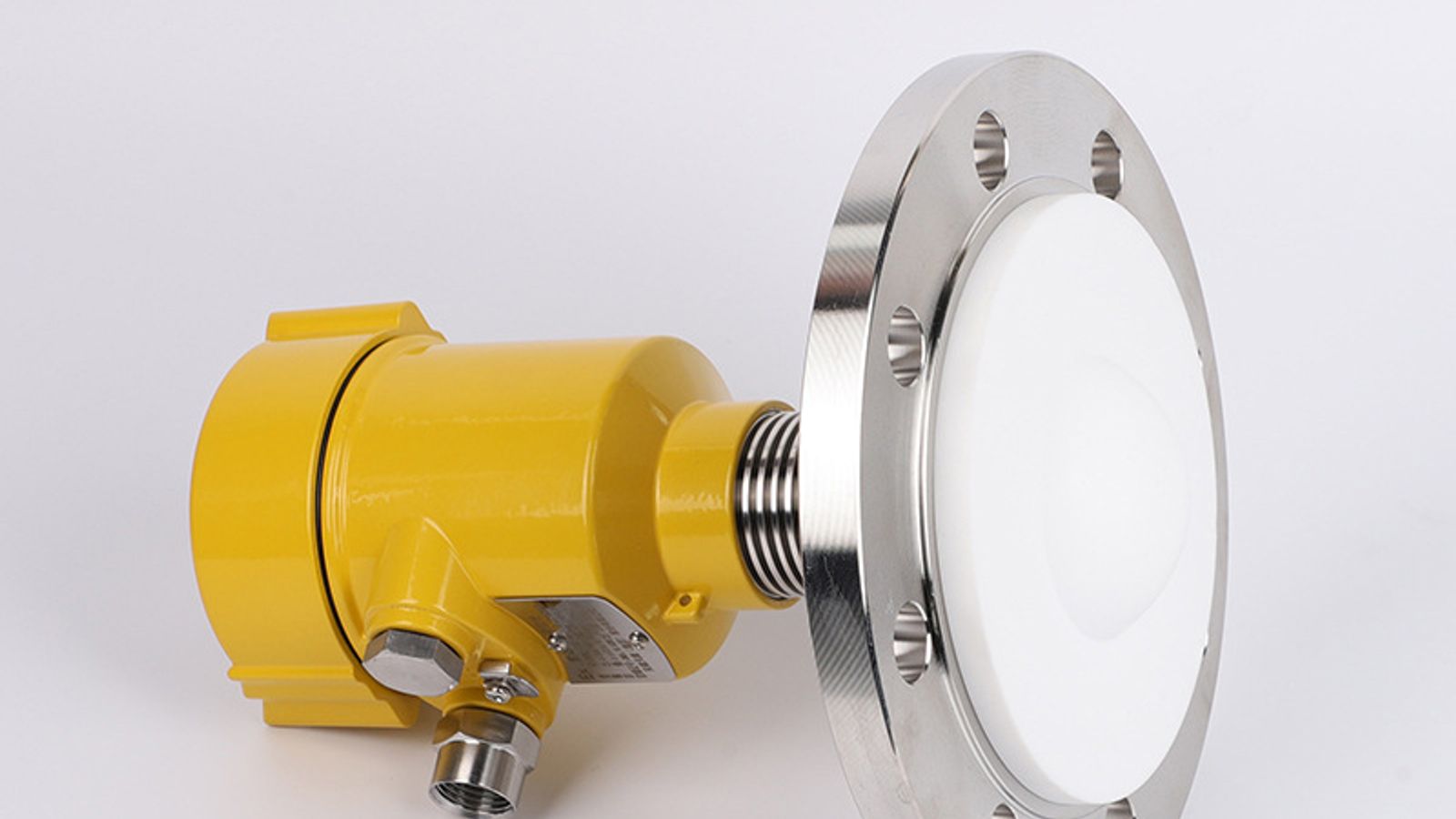

الخيار الافتراضي لمهام الصوامع الحديثة. يرسل رادار الموجة المستمرة المعدلة بالتردد (FMCW) إشارة ميكروويف ماسحة ويستمد المستوى من إزاحة تردد صدى السطح. عند تردد 80 GHz، يبلغ عرض الشعاع حوالي 3 درجات فقط، لذا يظل بعيداً تماماً عن تراكمات الجدران، والهوائي صغير بما يكفي ليتناسب مع فوهة نموذجية مقاس 80–150 mm. تقيس الإصدارات طويلة المدى حتى حوالي 120 m مع تكرارية ±2 mm — وهو ما يوفر مجالاً واسعاً لصومعة بارتفاع 40 m مع مخروط تعبئة.
بالنسبة للمساحيق، فإن الإضافات العملية هي ما يميز التركيب الجيد عن التركيب المليء بالمشاكل: التطهير بالهواء يحافظ على نظافة العدسة في المهام المتربة أو المتكثفة، والبرامج الثابتة لتتبع الصدى تثبت على السطح الحقيقي بدلاً من تدفق التعبئة الساقط أو أكوام الجدران. تقوم WELK بتصنيع أجهزة مخصصة لغرض جهاز قياس مستوى بالرادار لصوامع الأسمنت لهذه الخدمة تحديداً، جهاز قياس مستوى بالرادار 80 GHz مع خاصية التطهير بالهواء للغبار الكثيف والتكثيف، و رادار صوامع طويل المدى حيث تتجاوز الصوامع حدود المدى العادي.
يقوم رادار الموجات الموجهة (GWR) بإرسال الإشارة عبر كابل أو قضيب يلامس المادة. ونظراً لأن الإشارة موجهة، فهي لا تتأثر بالغبار المحمول جواً أو الرغوة أو زاوية السكون، ويمكنه قياس المساحيق ذات ثابت العزل الكهربائي الأقل من 2 والتي لا تعطي الرادار غير المتصل أي شيء تقريباً ليعكسه. يتفوق GWR في الحاويات القصيرة، وصوامع الاستخدام اليومي، والقواديس، وأي وعاء تكون فيه المساحة الحرة للهوائي محدودة أو ذات فوهة صغيرة جداً.
حدوده ميكانيكية؛ فالكابل الخاص بصومعة بارتفاع 30 m يكون ثقيلاً، ويحتاج إلى مرساة علوية أو ثقل، ويمكن أن يتأرجح وينقطع أثناء التعبئة الهوائية السريعة. كما تتراكم المساحيق اللزجة على الكابل وتولد أصداءً خاطئة. خطط لاستخدام GWR للصوامع التي يصل ارتفاعها إلى حوالي 15–20 m، وخصص جدول تنظيف دوري للمجس.
يقيس الرادار أحادي النقطة بقعة واحدة؛ بينما يقوم الماسح ثلاثي الأبعاد برسم خريطة للسطح بالكامل. إن جهاز WELK الـ ماسح مخزون الصوامع ثلاثي الأبعاد يستخدم أجهزة إرسال واستقبال متعددة للموجات المليمترية في مبيت واحد مثبت على السطح لرسم خريطة لسطح المادة عبر المقطع العرضي الكامل للصومعة، ثم يحول تلك الخريطة إلى حجم باستخدام هندسة الوعاء. يحل هذا مشكلة زاوية السكون مباشرة: حيث تحصل على متوسط المستوى والحمولة الطنية الحقيقية حتى عندما يكون السطح مخروطاً غير متماثل أو فجوة قادوس فارغة.
إنها الأداة المناسبة عندما تكون دقة المخزون رقماً مالياً — مثل تسوية مخزون الأسمنت، والرماد المتطاير، والمواد الخام مقابل موازين الشاحنات، أو الفوترة، أو تخطيط الإرسال. عادة ما تكون دقة الحجم في حدود نسبة مئوية قليلة، وهو أفضل بكثير مما يمكن أن تحققه قراءة نقطة واحدة على سطح غير منتظم. توقع سعراً مبدئياً أعلى من الرادار الفردي، وهو ما تبرره بيانات المخزون التي يوفرها.
مسبار الثقل، ويسمى أيضاً مطرقة الإسقاط، أو الشريط الموزون، أو اليويو، يقوم بخفض ثقل حتى يلامس سطح المادة، ويكتشف الارتخاء، ويقيس طول الكابل الممتد. إنها أقدم طريقة مستمرة ولا تزال الأكثر قوة من ناحية واحدة: فهي قياس تلامسي، محصن ضد الغبار وثابت العزل الكهربائي والرغوة، ويقرأ السطح الحقيقي عند نقطة الإسقاط.
تكمن نقطة ضعفه في السرعة والأجزاء المتحركة. تستغرق دورة القياس دقائق، لذا فهي ليست مستمرة في الوقت الفعلي؛ ويحتاج الكابل والمحرك إلى فحص دوري، وفي الصوامع ذات التراكم الثقيل يمكن أن يهبط الثقل على كومة أو يسقط في فجوة تجسير. من الناحية العملية، يستمر مسبار الثقل كأداة تحقق دوري في صوامع الأسمنت والركام، أو كقياس وحيد عندما تمنع الميزانية استخدام الرادار. تقوم العديد من المصانع الآن بتشغيل رادار مستمر والتحقق منه شهرياً باستخدام مسبار الثقل.
تعتبر الريشة الدوارة هي الأداة الأساسية منخفضة التكلفة للحماية من تجاوز السعة والتشغيل الجاف. يقوم المحرك بتدوير الريشة؛ وتوقفها المادة؛ ثم يقوم قابض عزم الدوران بتشغيل المفتاح. إنه بسيط، ومألوف لكل طاقم صيانة، ورخيص الثمن. بالنسبة للمساحيق، اختر وحدة ذات عزم دوران منخفض بحيث توقف المواد الخفيفة الريشة بشكل موثوق، وقم بحماية مانع تسرب العمود من دخول الغبار.
المقايضات ميكانيكية. يمكن أن يؤدي تراكم المواد على الريشة إلى إمساكها والتسبب في إشارة عالية خاطئة، كما يمكن أن يترك التجسير الريشة تدور في فراغ، وتتآكل مانعات التسرب والمحامل. إنه إنذار ممتاز للمستوى العالي أو المنخفض حيث تكون عواقب فقدان الإشارة متواضعة. إن مفتاح المستوى ذو الريشة الدوارة من WELK هو خيار شائع الاستخدام في صوامع الأسمنت والرماد المتطاير.
يقوم القضيب الاهتزازي بتشغيل مسبار عند تردد الرنين الخاص به ويكتشف التلامس لأن المادة تخمد الاهتزاز. لا توجد موانع تسرب للتآكل ولا توجد أجزاء متحركة مرئية، لذا فهو يتجاهل المسحوق الغباري حيث قد تتعطل الريشة. كما يعمل اهتزاز القضيب على التخلص من المسحوق، مما يحافظ عليه نظيفاً في الاستخدامات اللزجة.
العائق الوحيد هو التراكم: إذا تراكمت المادة على القضيب، يتغير الرنين ويمكن أن يعطي المفتاح تنبيهاً كاذباً. اشترِ وحدة مزودة بخاصية اكتشاف التراكم التي تميز بين "مغطى" و"متراكم"، وستحصل على مفتاح مستوى نقطي قليل الصيانة للمساحيق والحبيبات والمواد منخفضة الكثافة. تقدم WELK الـ مفتاح مستوى القضيب الاهتزازي للمواد الصلبة السائبة بالإضافة إلى مفتاح مستوى الشوكة الرنانة ثنائية الشعب للمساحيق حيث يناسب تصميم الشوكة التطبيق.
تستشعر المفاتيح السعوية التغير في السعة عندما يغطي المسحوق المسبار. تنحرف السعة العادية عندما يغطي التراكم المسبار وعندما يتغير ثابت العزل للمسحوق، مما يجعلها غير موثوقة مع المنتجات اللزجة أو المتغيرة. تضيف تقنية RF admittance درعاً نشطاً يجعل تراكم المسبار عند نفس جهد عنصر الاستشعار، وبالتالي يتم تجاهل التراكم على المسبار — وهي ميزة حاسمة للأسمنت والرماد المتطاير والبلاستيك. تقوم وحدات RF admittance بالمهام النقطية والمستمرة، بينما يمكن للمستشعر السعوي غير التلامسي التعامل مع المساحيق الخفيفة جداً دون لمس المنتج. للحصول على إنذار نقطي لا يعطي تنبيهاً كاذباً بسبب التراكم، فإن مفتاح مستوى RF admittance من WELK هو الخيار الأقوى في هذه العائلة.
قرر أولاً ما إذا كنت بحاجة إلى رقم أو إنذار. إذا كنت بحاجة إلى المخزون، أو الأطنان، أو تغذية الإنتاج، أو محاسبة الدفعات، فأنت بحاجة إلى قياس مستمر: رادار 80 GHz لمعظم الصوامع، ورادار المسح ثلاثي الأبعاد 3D حيث يشوه شكل السطح قراءات النقطة الواحدة، ورادار الموجة الموجهة guided wave radar للصوامع القصيرة والمساحيق ذات ثابت العزل المنخفض. إذا كنت تحتاج فقط إلى حماية من التعبئة المفرطة وقفل للمستوى المنخفض، فإن مفاتيح المستوى النقطية أرخص وأبسط — حيث تغطي الريشة الدوارة للمستوى العالي أو القضيب الاهتزازي بالإضافة إلى قضيب اهتزازي للمستوى المنخفض معظم المصانع.
ادرس الظروف الفيزيائية: ارتفاع الصومعة وحجم الفوهة (رادار 80 GHz يناسب الفوهات الصغيرة ويصل إلى 120 m)، وثابت العزل (المساحيق ذات الثابت المنخفض جداً تفضل GWR أو الرادار عالي الحساسية)، والغبار والتراكم (تطهير الهواء، أو الشعاع الضيق، أو تتبع الصدى، أو RF admittance)، والمنطقة الخطرة (يجب أن تتطابق شهادة منطقة الغبار). صومعة أسمنت بارتفاع 40 m مع فوهة 100 mm هي تطبيق نموذجي لرادار 80 GHz؛ وحاوية يومية بارتفاع 6 m تحتوي على حبيبات بلاستيكية هي تطبيق نموذجي لرادار الموجة الموجهة guided wave radar.
يتميز الرادار بأعلى سعر شراء أولي ولكنه يتطلب أقل صيانة ويوفر أفضل قيمة للمخزون؛ أما ثقل الشاقول (plumb bob) فهو رخيص الشراء ولكنه مكلف في الصيانة؛ ومفاتيح المستوى النقطية غير مكلفة وسهلة الصيانة ولكنها تعطي إنذارات فقط. بالنسبة لصومعة واحدة تحتاج فقط إلى إنذارات المستوى العالي/المنخفض، فإن زوجاً من الريشة الدوارة أو القضيب الاهتزازي هو الحل الاقتصادي. أما بالنسبة لمجموعة من صوامع الأسمنت التي تغذي عمليات الشحن، فإن بيانات المخزون من الرادار — أو ماسح ضوئي 3D في الصوامع الأكبر — تغطي تكلفة الأجهزة من خلال تجنب التعبئة الزائدة، وغرامات التأخير، وتسويات شطب المخزون.
تستبدل معظم عمليات التحديث ثقل الشاقول القديم، أو أجهزة الموجات فوق الصوتية، أو مجسات السعة من خلال فوهة السقف الموجودة. يتناسب رادار 80 GHz مع نفس الفوهة دون أعمال إنشائية، ويتعامل نظام تنظيف الهواء (air purge) مع الغبار الذي لم تستطع التكنولوجيا القديمة التعامل معه. في الحالات التي كانت فيها التراكمات على الجدران تفسد القراءات دائماً، انتقل إلى رادار ذو شعاع ضيق مع تتبع الصدى (echo tracking)، أو أضف ماسحاً ضوئياً 3D لرؤية السطح الحقيقي. تنشر WELK صفحة مرجعية مخصصة لـ قياس مستوى الصوامع والمساحيق مع إرشادات التطبيق التي يحتاجها مهندسو المصانع قبل تحديد المواصفات.
بالنسبة للمستوى المستمر، يعد الرادار غير التلامسي 80 GHz هو المعيار الصناعي في صوامع الأسمنت والرماد المتطاير: فهو يتعامل مع الغبار، ويتناسب مع الفوهات الموجودة، ويوفر دقة تكرار تبلغ ±2 mm على كامل ارتفاع الصومعة. أضف مفتاح مستوى نقطي (ريشة دوارة أو قضيب اهتزازي) للمستوى العالي والمنخفض لتوفير حماية مستقلة من التعبئة الزائدة.
نعم. يمكن لرادار 80 GHz FMCW مع إعدادات الحساسية العالية وتتبع الصدى قياس المساحيق التي يصل ثابت عزلها إلى حوالي 1.5 إذا تم اختيار حجم منطقة السطح والهوائي بشكل صحيح. بالنسبة للمواد ذات ثابت العزل الأقل، يعد رادار الموجة الموجهة (guided wave radar) هو الخيار الأكثر أماناً لأن الإشارة يتم توجيهها على طول المجس بدلاً من الاعتماد على انعكاس السطح.
اختر الرادار غير التلامسي 80 GHz للصوامع الطويلة (10–40 m)، والأجواء المتربة، والتراكمات على الجدران، حيث يكون الشعاع الضيق وتتبع الصدى أمرين حاسمين. اختر رادار الموجة الموجهة للصوامع القصيرة والقواديس (hoppers)، والمساحيق ذات ثابت العزل المنخفض جداً، أو في الحالات التي لا توجد فيها مساحة خالية واضحة فوق المادة.
للحصول على أقل تكلفة وجهاز مألوف، اختر الريشة الدوارة. ولصيانة أقل وموثوقية أفضل في المساحيق الغبارية، اختر القضيب الاهتزازي: لا توجد موانع تسرب، ولا أجزاء متحركة مرئية، مع اهتزاز للتنظيف الذاتي. إذا كان المنتج لزجاً، فتأكد من أن القضيب الاهتزازي مزود بخاصية كشف التراكم.
توفر قراءة الرادار المستمرة بدقة ±10 مم في صومعة بارتفاع 30 متر دقة أفضل من 0.05% من المدى، وهو أمر كافٍ لمعظم أعمال الجرد والمطابقة. عندما يكون السطح على شكل مخروط أو فجوة غير منتظمة، استخدم ماسحاً ضوئياً ثلاثي الأبعاد (3D scanner) للحصول على دقة حجم في حدود نسبة مئوية قليلة، وقم بالمطابقة مع بيانات ميزان الشاحنات (weighbridge) وفق جدول زمني منتظم.
إن اختيار حساس مستوى الصومعة الخاطئ يكلف أكثر من ثمن الحساس نفسه بسبب وقت التوقف وأخطاء المخزون. تصنع WELK مجموعة كاملة — أجهزة رادار قياس مستوى صوامع الأسمنت، ورادارات 80 GHz بعيدة المدى مع خاصية التطهير بالهواء، وماسحات مخزون الصوامع ثلاثية الأبعاد، ومفاتيح الريشة الدوارة والقضيب الاهتزازي والقبول الترددي (RF admittance) — مع دعم التطبيقات لمساعدتك في مطابقة التقنية مع هندسة الصومعة وظروف الغبار والميزانية. اتصل بـ WELK للحصول على عرض سعر مجاني أو استشارة، واحصل على توصية مدعومة بتركيبات صوامع حقيقية بدلاً من مجرد كتالوج.

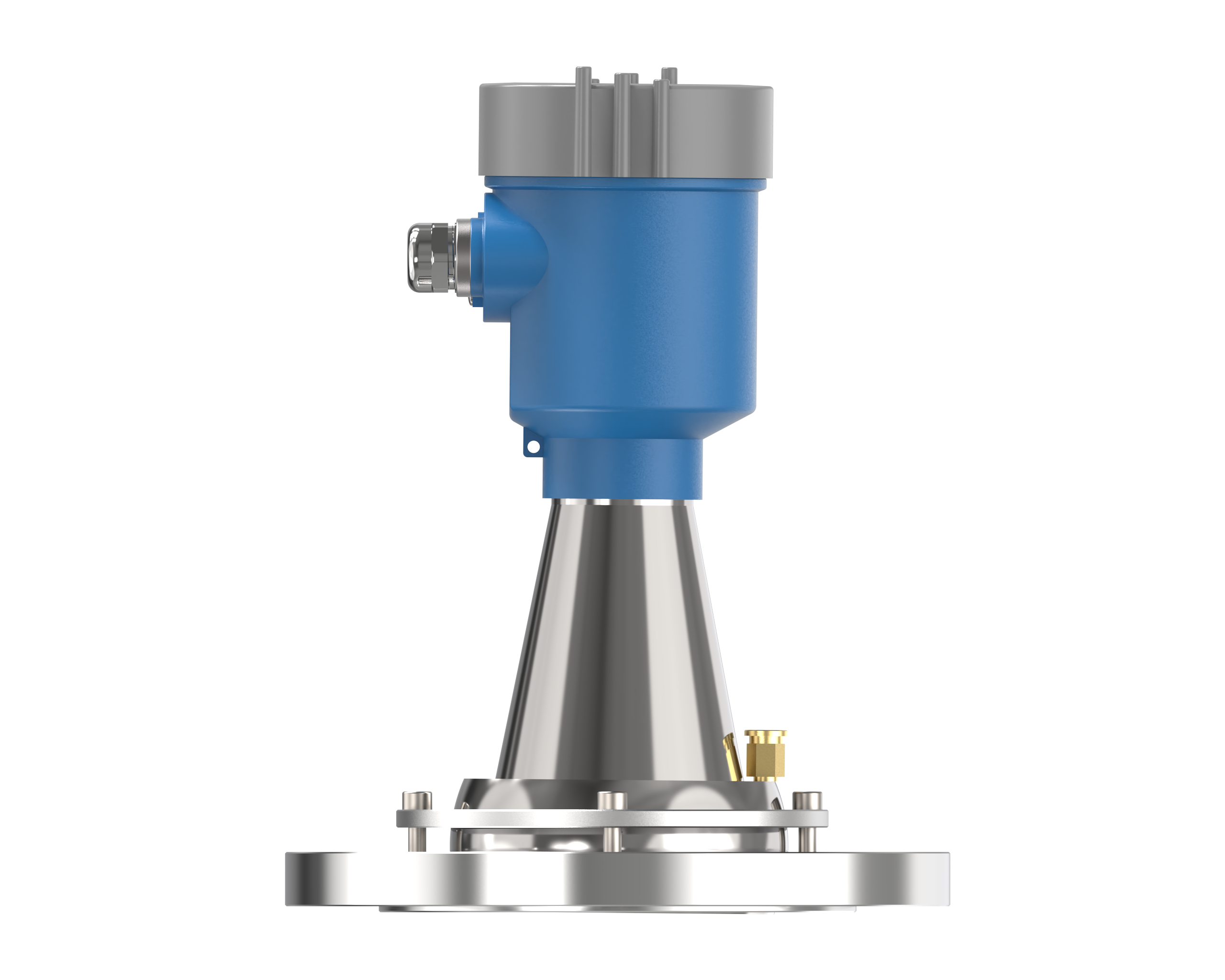

Radar level meter configured for cement, fly ash, lime and mineral powder silos with dust, filling stream and aiming review.
