포인트 레벨 스위치는 재료가 용기 내 특정 높이에 도달했는지를 감지하고 온/오프 신호를 출력하는 이산 센서로, 전체 범위에 걸쳐 높이를 측정하는 연속 레벨 트랜스미터와는 다릅니다. 로터리 패들, 진동 로드(튜닝 포크) 및 RF 어드미턴스 레벨 스위치는 프로세스 플랜트에서 가장 일반적인 세 가지 포인트 레벨 기술이며, 이들은 근본적으로 다른 물리적 원리로 작동합니다: 로터리 패들 레벨 스위치는 정지된 회전 패들에 가해지는 토크를 감지하며 대략 100 g/L 이상의 밀도를 가진 벌크 고체로 제한됩니다; 진동 로드 레벨 스위치는 공진 주파수(공기 중에서 일반적으로 약 250 Hz)의 변화를 감지하며 약 20 g/L까지의 분말과 대부분의 액체를 안정적으로 감지할 수 있습니다; 그리고 RF 어드미턴스 레벨 스위치는 코팅 커패시턴스를 상쇄하는 능동 실드가 있는 프로브의 전기 어드미턴스를 측정하여 액체, 슬러리 및 많은 고체에서 약 ±5–10 mm 이내의 반복 가능한 포인트 감지를 제공합니다. 프로세스 온도 범위는 −40 °C에서 250 °C(연장 부품 사용 시 더 높음), 압력 등급은 패들의 경우 대기압에 가까운 수준에서 포크 및 RF 유형의 경우 40 bar 이상, 응답 시간은 약 1–5초입니다 — 따라서 올바른 포인트 레벨 센서는 미디어의 밀도, 전도성, 코팅 거동 및 용기의 압력과 온도에 따라 달라집니다.
포인트 레벨 측정은 간단한 예/아니오 질문에 답합니다: "레벨이 이 지점에 있는가 아닌가?" 포인트 레벨 스위치는 특정 용기 높이(고레벨, 저레벨 또는 중간 설정점)에 설치되며, 릴레이 출력은 일반적으로 알람, 펌프 시작/정지 또는 밸브 인터록을 구동합니다. 이는 레이더, 초음파 또는 정수압 트랜스미터가 항상 정확한 레벨을 보고하는 연속 레벨 측정과는 다릅니다 — 전체 그림은 당사의 레벨 측정 기술 비교 가이드를 참조하십시오.
대부분의 플랜트 엔지니어에게 실용적인 질문은 포인트 레벨을 전혀 사용할지 여부가 아니라 어떤 포인트 레벨 원리가 미디어에 적합한지입니다. 분말, 슬러리 및 액체는 감지 요소에서 매우 다르게 거동합니다: 분말은 기계적 패들을 압축하고 막히게 하며, 슬러리는 프로브에 끈적한 코팅을 남기고, 깨끗한 액체는 단순히 진동 요소를 감쇠시킵니다. 세 가지 주요 접근 방식 — 기계적 토크 감지, 공진 주파수 변화, 능동 실드가 있는 전기 어드미턴스 — 은 이러한 거동과 거의 일대일로 대응되며, 이것이 대부분의 공급업체가 세 가지 제품군을 모두 보유하는 이유입니다.

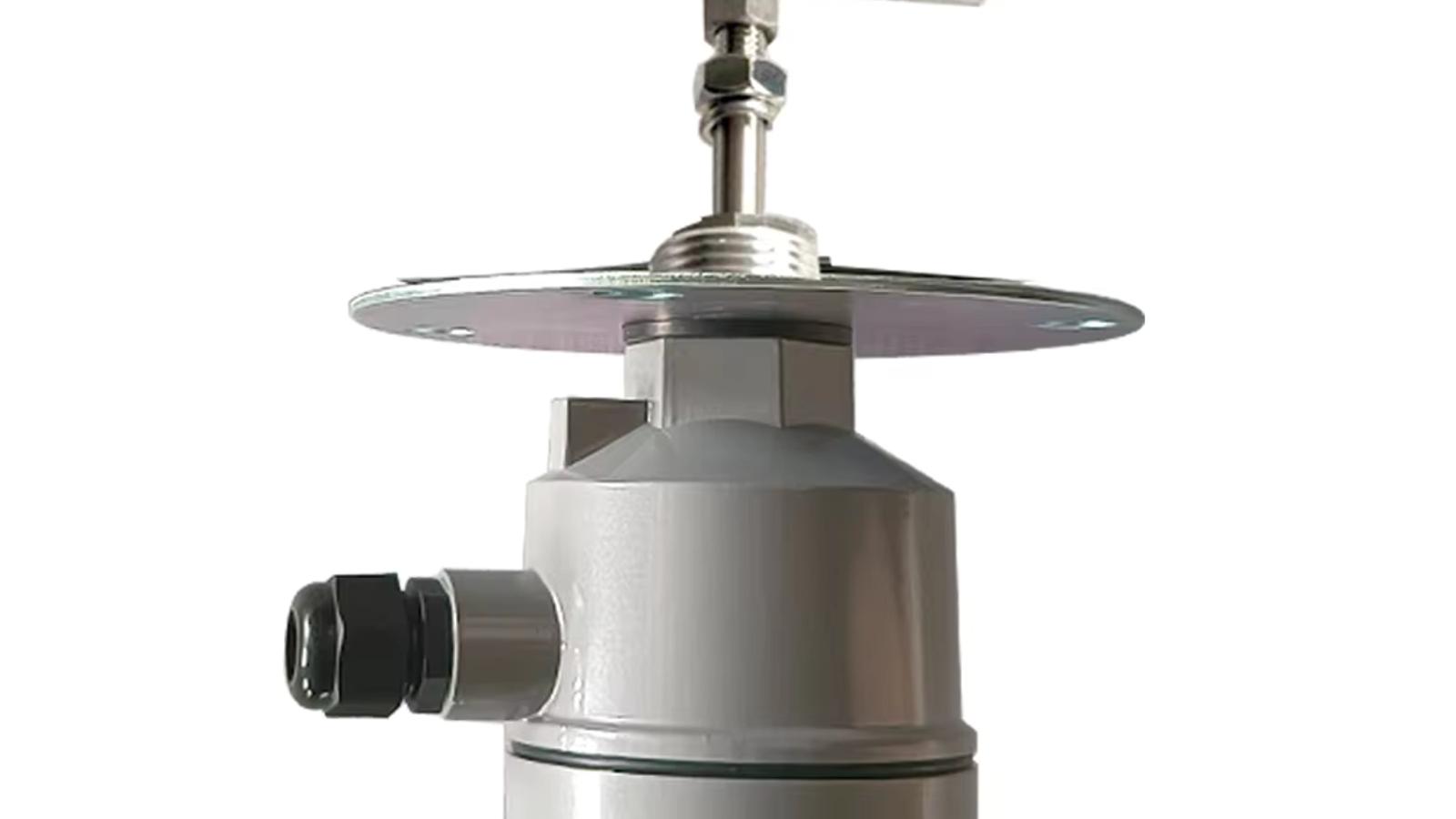

그 회전 패들 레벨 스위치 는 세 가지 중 가장 오래되고 가장 저렴한 방식으로, 시멘트, 곡물, 동물 사료, 플라스틱 및 광물 처리 분야에서 여전히 핵심 장비로 사용됩니다.
소형 기어 모터가 패들을 천천히 회전시킵니다 — 일반적으로 1~5 rpm. 정상 작동 시 패들은 제품 위의 헤드스페이스에서 자유롭게 회전합니다. 벌크 재료가 패들에 도달하면 패들을 덮어 블레이드를 멈추게 합니다. 샤프트가 더 이상 회전할 수 없게 되면 모터에 토크가 축적되고, 마이크로 스위치(또는 리드 스위치와 자석 어셈블리)가 상태를 변경합니다. 제어 장치는 이 상태를 릴레이 출력으로 변환합니다. 제품이 내려가면 카운터웨이트 또는 스프링이 패들을 회전 상태로 되돌리고 출력이 리셋됩니다.
원리는 순수하게 기계적이므로 유전율, 전도도 또는 정전용량을 교정할 필요가 없습니다. 토크 임계값을 하나 설정하면 스위치는 작동하거나 작동하지 않습니다. 이러한 단순성이 패들의 가장 큰 장점입니다. 드리프트할 전자 장치가 없고, 먼지와 용기 진동에 강하며, 유지보수 팀이 이해하고 문제를 해결하기 쉽습니다.
패들은 제품에 의해 물리적으로 정지되어야 하므로 최소 밀도가 중요합니다. 표준 패들은 일반적으로 약 100 g/L 이상의 제품을 감지합니다. 밀가루, 플라이애시 또는 PVC 분진과 같은 매우 가벼운 재료의 경우, 더 크고 쉽게 정지되는 블레이드를 가진 저밀도 "경량 재료" 패들은 감지 범위를 약 30–50 g/L까지 낮춥니다. 그 이하에서는 패들이 제품을 통과하여 회전할 수 있으며, 이는 경량 분말에서 전형적인 고장 모드입니다.
회전 패들은 대기압에서 저압용 장치입니다. 표준 모델은 약 −20 °C ~ +80 °C의 프로세스 온도에 적합하며, 열연장 샤프트를 사용하면 전자 장치가 플랜지에서 떨어져 있어 정격이 약 200 °C까지 상승합니다. 프로세스 연결은 일반적으로 나사식(G1½ 또는 G2) 또는 플랜지식이며, 샤프트 씰이 회전하면서 용기를 밀봉해야 하므로 압력 용량은 일반적으로 약 0.3 MPa로 제한됩니다.
패들은 기어 모터, 샤프트, 베어링 및 회전 씰과 같은 움직이는 부품을 가지고 있습니다. 시멘트나 모래와 같은 연마성 매체에서는 베어링과 패들이 마모됩니다. 끈적이는 고체에서는 용기가 비어 있어도 패들이 막혀 잘못된 높은 경보를 발생시킬 수 있습니다. 응답 시간은 패들이 감속하고 토크가 축적되어야 하므로 수 초 정도입니다. 그리고 회전 패들은 일반적으로 액체에 적합하지 않습니다. 패들의 회전은 모든 유체에서 저항을 받으며 모터는 액체 계면에서 안정적으로 정지하지 않습니다.
그 진동 로드 레벨 스위치 — 두 개의 갈래(타인)가 있는 튜닝 포크 형태 또는 거친 고체용 단일 로드 형태로 제작되며, 많은 벌크 고체 및 대부분의 액체 포인트 레벨 용도에서 패들 스위치를 대체하는 현대적인 솔루션입니다.
압전 결정이 로드 또는 포크를 기계적 공진 상태로 구동합니다. 공기 중에서 일반적인 포크는 대략 250–330 Hz로 공진합니다. 프로세스 매체가 요소를 덮으면 질량과 감쇠가 변화하여 공진 주파수가 측정 가능한 정도로 이동합니다. 대부분의 전자 장치는 공기 기준선 대비 불과 몇 헤르츠의 이동에서 트리거되며 진동 진폭을 감쇠시킵니다. 컨트롤러는 이 주파수 이동을 모니터링하고 매체가 센서에 도달한 후 약 1–2초 내에 릴레이를 전환합니다.
감지는 매체가 요소에 접촉하여 공진 거동을 변화시키는 것에 의존하기 때문에(모터를 정지시킬 만큼 높은 밀도가 아니라), 진동 로드는 약 20 g/L만큼 가벼운 분말을 감지할 수 있으며, 다른 극단에서는 전도성이나 유전 상수에 관계없이 모든 액체를 감지할 수 있습니다. 이것이 패들과의 핵심 차이점입니다. 포크는 제품이 무언가를 "멈추게" 할 필요가 없으며, 제품이 접촉하기만 하면 됩니다.
동일한 물리학이 과립, 슬러리, 페이스트 및 거품에도 적용됩니다. 연속 진동은 부착 물질을 떨어뜨리는 경향이 있어 포크가 대체로 자체 세척이 가능합니다. 진짜 끈적한 제품은 여전히 타인을 가로지를 수 있으며, 단일 로드 설계 또는 RF 어드미턴스 스위치가 더 적합할 수 있습니다. 먼지가 많고 저밀도 고체의 경우, 진동 로드는 대부분의 공장에서 분말용으로 가장 신뢰할 수 있는 레벨 스위치입니다.
표준 포크는 약 −40 °C ~ +150 °C에서 작동합니다. 전자 장치를 프로세스 온도로부터 보호하기 위한 연장 부품을 사용하면 고온 버전은 250 °C에 도달하며, 컴팩트 포크는 약 4 MPa(40 bar)까지 정격입니다. 움직이는 부품이 없으므로 유지보수는 본질적으로 연결 확인과 매우 접착성 매체에서 타인 청소로 제한됩니다. 많은 진동 로드 및 튜닝 포크 스위치는 SIL 2 승인을 받아 안전 루프에서 과충전 보호 및 건조 실행 펌프 보호를 위한 일반적인 선택입니다.
그 RF 어드미턴스 레벨 스위치 는 끈적한 코팅, 전도성 매체, 거품 또는 계면 감지가 더 간단한 프로브를 무력화시키는 곳에서 전문가의 선택입니다.
RF 어드미턴스는 RF 정전 용량, 그러나 한 가지 중요한 차이점이 있습니다. 정전 용량 레벨 스위치는 감지 프로브와 용기 벽 또는 기준 접지 사이의 정전 용량만 측정합니다. 이는 유전 상수가 안정적인 깨끗한 매체에서 잘 작동하지만, 끈적한 액체나 슬러리가 프로브를 코팅하면 코팅의 정전 용량이 공정 정전 용량과 직렬로 추가되어 스위치를 잘못 작동시킬 만큼 커질 수 있습니다. 이것이 전형적인 "캡 코팅" 고장입니다. RF 어드미턴스 스위치는 컨덕턴스와 용량성 서셉턴스의 벡터 합인 어드미턴스를 측정하지만, 이것만으로는 문제를 해결할 수 없습니다. 실제 해결책은 능동 실드입니다.
어드미턴스 프로브는 감지 팁, 가드 전극, 케이블의 세 가지 요소로 구성됩니다. 가드는 unity-gain 증폭기로 구동되어 감지 팁과 정확히 동일한 전위로 유지됩니다. 감지 요소와 가드 사이에 전위차가 없으므로 두 요소 사이의 정전 용량을 통해 전류가 흐르지 않으며, 프로브 코팅, 케이블 및 가드-접지 경로의 정전 용량은 모두 측정에서 상쇄됩니다. 감지 팁에 접촉하는 공정 재료로 인한 변화만 출력에 영향을 미칩니다. 이 능동 실드(구동 실드) 기술이 RF 어드미턴스에 특징적인 코팅 면역을 부여합니다. 젖은 전도성 코팅이 정전 용량 스위치를 오작동시킬 수 있지만, 어드미턴스 스위치는 정확하게 측정을 계속합니다.
RF 어드미턴스 레벨 스위치는 공기와 유전 대비를 나타내는 액체, 슬러리, 거품, 계면 층 및 고체에서 작동합니다. 낮은 κ 설정에서 유전 상수가 약 1.5–2까지 내려가며, 이는 가벼운 분말과 많은 탄화수소를 포함합니다. 또한 전도성 및 비전도성 매체를 모두 처리할 수 있어 세 가지 중 가장 광범위하게 적용 가능합니다. 포인트 감지는 프로브 형상과 장착에 따라 약 ±5–10 mm까지 반복 가능하며, 응답 시간은 약 1초입니다. 전자 장치가 원격 하우징에 있는 경우 공정 온도는 일반적으로 최대 200–260 °C이며, 플랜지 또는 나사 연결로 최대 약 10 MPa(100 bar)의 압력이 가능합니다.
절충점: 이 기기는 패들 또는 포크보다 비싸고, 프로브는 용기 형상과 매체 유전 상수에 맞게 선택해야 하며, 매체가 단단한 절연 스케일을 형성하는 경우 주기적인 청소가 여전히 필요할 수 있습니다. 움직이는 부품이 없으므로 프로브가 올바르게 선택되면 유지 보수가 최소화됩니다.
| 특징 | 회전 패들 레벨 스위치 | 진동 로드 레벨 스위치 | RF 어드미턴스 레벨 스위치 |
|---|---|---|---|
| 작동 원리 | 모터 구동 패들이 재료에 의해 정지됨; 토크가 마이크로 스위치 작동 | 공진 로드/포크(~250–330 Hz)가 매체에 의해 감쇠됨; 주파수 변화가 릴레이 작동 | 능동 실드 어드미턴스 프로브; 컨덕턴스 + 정전 용량, 코팅 상쇄됨 |
| 일반적인 매체 | 분말; 과립; 펠릿; 벌크 고체 | 약 20 g/L부터 분말; 과립; 슬러리; 그리고 사실상 모든 액체 | 액체; 슬러리; 거품; 계면; 및 유전 대비가 있는 고체 |
| 밀도 / 유전 한계 | ~100 g/L 표준; 경량 재료 패들로 ~30–50 g/L | 분말에서 ~20 g/L; 액체에서 제한 없음 | 약 1.5–2 εr까지; 전도성 매체 지원 |
| 정확도 / 응답 | 패들 위치에서 온/오프; 약 1–5초 | 수 mm 이내 반복성; 약 1–2초 | 약 ±5–10 mm 반복성; 약 1초 |
| 압력 / 온도 | 약 0.3 MPa; 연장부 포함 −20 ~ +200 °C | 최대 약 4 MPa; 연장부 포함 −40 ~ +250 °C | 최대 약 10 MPa; 연장부 포함 −40 ~ +260 °C |
| 피복 면역 | 나쁨 — 부착물이 패들을 막을 수 있음 | 좋음 — 자체 세척 진동 | 우수함 — 능동 실드가 피복 커패시턴스를 상쇄 |
| 가동 부품 / 유지보수 | 기어 모터; 베어링; 샤프트 씰; 주기적 점검 | 없음; 점착성 물질이면 타인 청소 | 없음; 스케일 형성 매체에서 가끔 프로브 청소 |
| 일반적인 가격대 | 최저 | 낮음–중간 | 중간–최고 |
시멘트, 밀가루, 플라스틱 펠릿, 플라이애시, 사료 또는 설탕과 같은 건식 고체를 다루는 경우, 선택은 패들 스위치와 진동 로드 스위치로 좁혀집니다. 비용이 중요하고 몇 초의 응답이 허용되는 거칠고 무거운 연마성 제품의 경우, 회전 패들 레벨 스위치가 여전히 가장 저렴한 신뢰할 수 있는 옵션입니다. 약 100 g/L 미만의 가벼운 분말이나 유지보수 접근이 어려운 경우, 진동 로드 레벨 스위치가 더 견고한 선택입니다. 정지할 필요가 없고 가동 부품이 없기 때문입니다. 동일한 논리가 사일로 및 분말 응용 분야에도 적용되며, 포크 및 패들 스위치가 검증된 고레벨 및 저레벨 솔루션입니다.
깨끗하거나 약간 오염된 액체의 경우, 진동 로드(튜닝 포크) 스위치가 기본입니다. 전도도에 관계없이 모든 액체에서 작동하고, 거품과 용기 진동의 영향을 받지 않으며, 컴팩트하고 저렴합니다. 슬러리, 점성 제품 또는 프로브를 코팅하는 전도성 액체의 경우, 능동 실드가 있는 RF 어드미턴스 스위치가 신뢰할 수 있는 답입니다. 커패시턴스 스위치가 오작동할 수 있는 상황에서도 정확하게 판독합니다. 회전 패들은 액체 용도에서 사실상 제외되므로, 액체용 레벨 스위치는 일반적으로 포크 또는 어드미턴스 프로브입니다.
패들 및 포크 설계 모두 공정 온도가 150°C를 초과하는 고온 레벨 스위치로 공급될 수 있으며, 전자 장치를 원격으로 유지하고 정격을 200–260°C로 높이는 연장 피스를 사용합니다. 위험 지역의 경우, 분진 또는 가스 존에 맞는 방폭(Ex d) 또는 본질 안전(Ex ia) 인증을 갖춘 방폭 레벨 스위치를 지정하십시오. WELK는 Zone 20/21 분진 및 Zone 1/2 가스 환경에 대해 인증된 방폭 튜닝 포크 스위치를 공급합니다.
밀가루는 경계선상의 경우입니다. 표준 패들은 안정적으로 정지하려면 약 100g/L의 밀도가 필요하며, 밀가루는 일반적으로 약 40–60g/L이므로 표준 패들은 트리핑 없이 통과할 수 있습니다. 경량 재료 패들을 사용하면 감지 범위를 약 30–50g/L로 낮출 수 있지만 여유가 적습니다. 대부분의 엔지니어는 밀가루 및 유사한 분진에 대해 진동 로드 스위치를 선호합니다. 이는 약 20g/L까지 감지할 수 있고 움직이는 부품이 없으며 패들이 제품을 통과하여 회전할 위험이 없기 때문입니다.
예 — 이것이 강점 중 하나입니다. 감지는 밀도나 전도도가 아닌 공진 주파수 이동에 기반하므로 동일한 포크 제품군이 물, 오일, 용매 및 전도성 매체에서 모두 작동합니다. 슬러리 및 페이스트에도 적합하지만, 매우 점성이 높거나 브리징되는 재료는 타인에 부하를 줄 수 있습니다. 깨끗한 액체의 경우 컴팩트한 튜닝 포크가 가장 일반적인 선택이며, 코팅이 발생하기 쉬운 슬러리의 경우 RF 어드미턴스 스위치가 일반적으로 더 안전한 선택입니다.
RF 어드미턴스는 프로브의 총 전기적 응답, 즉 커패시턴스 단독이 아닌 컨덕턴스와 커패시티브 서셉턴스의 벡터 조합을 측정합니다. 중요한 점은 어드미턴스 프로브가 능동 실드를 사용한다는 것입니다. 감지 팁과 동일한 전위로 유지되는 가드 전극이 케이블 및 프로브의 코팅 커패시턴스를 상쇄합니다. 커패시턴스 스위치는 코팅된 프로브를 레벨 변화로 보지만, 어드미턴스 스위치는 그렇지 않습니다. 이것이 점착성, 전도성 또는 발포성 매체가 커패시턴스 스위치를 오작동시킬 수 있는 곳에 어드미턴스가 지정되는 이유입니다.
시멘트의 경우, 입증된 두 가지 선택은 저레벨용 진동 로드(분진이 많고 가볍고 미분이 많은 곳)와 고레벨용 로터리 패들(거친 끝 부분)이지만, 포크가 두 지점 모두에서 점점 더 많이 사용되고 있습니다. 진동 로드는 100g/L 미만을 감지하고 진동으로 분진을 털어내는 능력 덕분에 더 안정적인 저레벨 센서입니다. 패들은 고레벨에서 여전히 비용 효율적입니다. 자세한 내용은 당사의 가이드를 참조하십시오: 분말 및 시멘트용 사일로 레벨 측정 애플리케이션 노트 및 설치 예시는 여기를 참조하십시오.
최소한이지만 동일하지는 않습니다. 로터리 패들은 모터, 베어링 및 회전 씰과 같은 움직이는 부품이 있으므로 주기적인 점검, 토크 검증, 그리고 연마성 매체에서는 패들 및 베어링 교체가 필요합니다. 진동 로드 및 RF 어드미턴스 스위치에는 움직이는 부품이 없습니다. 유지보수는 프로세스 연결부를 단단히 유지하고 접착성 매체에서 소자를 청소하는 것으로 제한되며, 포크는 대부분 자체 청소가 됩니다. 세 가지 모두 SIL 등급 안전 의무에 사용될 때 릴레이 배선 및 기능에 대한 정기 점검의 이점이 있습니다.
귀하의 애플리케이션에 대한 견적을 받아보십시오. 어떤 포인트 레벨 스위치가 귀하의 미디어에 적합한지 확실하지 않으십니까? 엔지니어에게 재료 밀도 또는 유전 상수, 입자 크기, 프로세스 온도 및 압력, 용기 치수를 보내주십시오. 그들은 올바른 프로세스 연결 및 위험 지역 등급을 갖춘 적절한 로터리 패들, 진동 로드 또는 RF 어드미턴스 스위치를 추천하고 배송과 함께 견적을 제공할 것입니다. 빠르고 의무 없는 답변을 위해 level-meters.com에서 WELK 팀에 문의하십시오.
