Měření výšky rozhraní je měření hranice mezi dvěma nemísitelnými kapalinami ve stejné nádobě, jako je rozhraní olej-voda v produkčním separátoru nebo hranice mezi vrstvou produktu a vodnou fází v chemické nádrži. Nejrozšířenější průmyslovou metodou je magnetostrikční převodník rozhraní s dvojitými plováky, který detekuje rozhraní na základě rozdílu hustot: hladinový plovák plave na horní hladině horní kapaliny, zatímco plovák rozhraní, navržený s hustotou mezi oběma kapalinami, klesá horní fází a usazuje se na hranici. Tento přístup obvykle poskytuje přesnost měření rozhraní ±1-2 mm, spolehlivě funguje, když je rozdíl hustot mezi oběma kapalinami alespoň asi 50 kg/m³, a pokrývá nádrže až do výšky přibližně 20 m, což z něj činí výchozí řešení pro separátory olej-voda, usazovací nádrže palivo-voda a chemické aplikace s rozhraním.
Když jsou dvě kapaliny s různými hustotami skladovány nebo zpracovávány ve stejné nádobě, rozdělí se do dvou odlišných vrstev, přičemž lehčí kapalina je nahoře. Rovina, kde se obě vrstvy setkávají, se nazývá rozhraní.
Kompletní obraz nádrže se dvěma kapalinami vyžaduje dvě měření:
Tato dvě měření jsou nezávislá. V odlučovači oleje a vody může být povrch oleje stabilní, zatímco vodní sloupec klesá a rozhraní stoupá nebo klesá. Operátoři, kteří znají pouze celkovou hladinu, nemají představu o tom, kolik vody se nahromadilo, jak blízko je k přetečení do olejového výstupu nebo zda separační sekce vůbec funguje.
Měření rozhraní je důležité všude tam, kde jsou dvě kapaliny záměrně oddělovány, míchány nebo odebírány:
Protože obě kapaliny jsou ve stejné nádobě, musí je měřicí technika rozlišit – podle hustoty, dielektrické konstanty nebo jiné fyzikální vlastnosti – spíše než jen snímat "přítomnost kapaliny".
Běžný hladinoměr odpovídá na jednu otázku: kolik kapaliny je v nádrži. Pro provoz se dvěma kapalinami je tato odpověď nebezpečně neúplná.
Uvažte odsolovací nebo promývací nádrž. Celková hladina se pohodlně pohybuje uprostřed provozního rozsahu, zatímco rozhraní je jen centimetry nad odběrnou linkou vody. Při příštím otevření vodního ventilu operátor vytáhne produkt místo vody – událost strhávání, která může kontaminovat hotovou dávku, zanést navazující zařízení nebo způsobit odmítnutí kvality produktu. Opačný případ je stejně nákladný: separátor, který udržuje rozhraní příliš nízko, může vtáhnout vodu do výstupu oleje, což vede k oleji mimo specifikaci a plýtvá kapacitou navazujících zařízení.
Úroveň rozhraní je také procesní veličina, ne jen bezpečnostní údaj. Při kontinuální separaci poloha rozhraní řídí dobu zdržení, účinnost koalescence a kvalitu obou výstupních proudů. Mnoho závodů řídí rozhraní automaticky: vysílač rozhraní napájí regulační ventil na odtahu vody nebo spodního produktu, aby udržel hranici na žádané hodnotě. Bez skutečného měření rozhraní nemá tato smyčka žádný vstup a operátoři se vracejí k ručnímu vzorkování.
Konečně, jediné měření hladiny nemůže rozhraní vůbec detekovat. Plovák na hladině, radar na vrcholu nebo tlaková buňka na dně reagují na celkovou hladinu; žádný z nich vám neřekne, kde končí olej a začíná voda. Provoz s rozhraním vyžaduje specializovanou techniku.
Pět metod dominuje průmyslovému měření rozhraní. Liší se tím, jak oddělují dvě kapaliny, jak přesně lokalizují hranici a kde každá selhává.

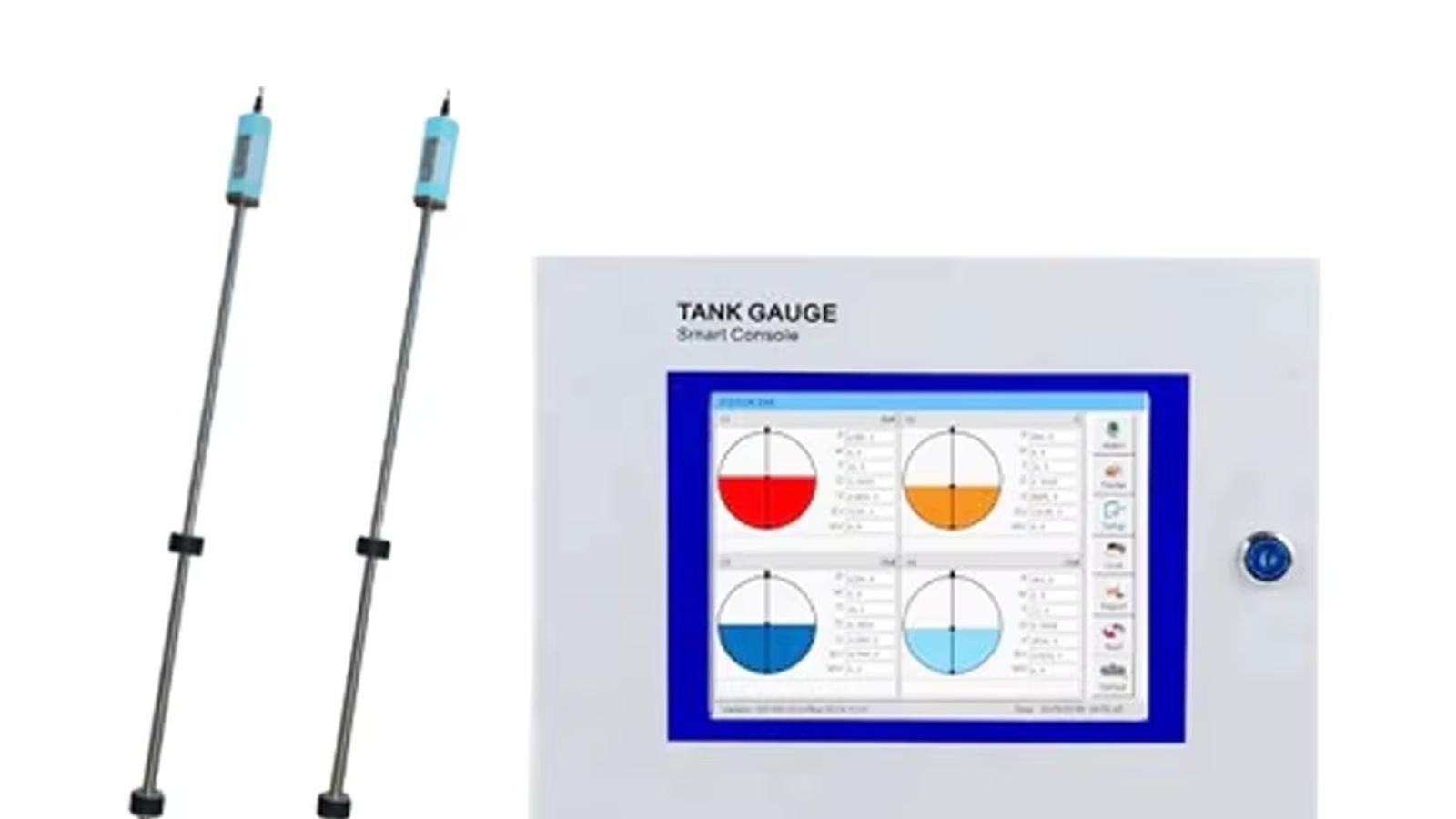

Magnetostrikční vysílač rozhraní je pracant měření rozhraní. Využívá princip vztlaku (Archimédův) se dvěma plováky s permanentními magnety na jediném magnetostrikčním vlnovodu:
Proudový impuls putuje po vlnovodu; magnetické pole každého plováku generuje torzní návratový impuls a přístroj vypočítá obě polohy plováků z doby letu. Výsledkem je přímé, nezávislé měření celkové hladiny a výšky rozhraní v jednom zařízení, bez pohyblivých částí v kontaktu s procesem kromě plováků.
Typický výkon je přesnost měření rozhraní ±1-2 mm, opakovatelnost pod milimetr a délky sond pro nádrže až do asi 20 m. Hlavním požadavkem je rozdíl hustot: plovák pro rozhraní potřebuje alespoň zhruba 50 kg/m³ mezi dvěma kapalinami, aby mohl být dimenzován tak, aby se potopil v jedné a plaval ve druhé. WELK magnetostrikční vysílač výšky rozhraní je konstruován přesně pro tuto úlohu.
Magnetický hladinoměr je vizuální indikační sloupec namontovaný podél nádoby a připojený k procesu nahoře a dole. Uvnitř sloupce nese plovák magnetickou sestavu, která pohání vnější indikátor. Pro měření rozhraní je hladinoměr vybaven dvěma plováky: standardním plovákem hladiny poblíž horní části sloupce a barevným plovákem pro rozhraní s hustotou mezi dvěma kapalinami. Oba plováky se objevují na různých pozicích v indikátoru – obvykle rozlišené barvou – což dává operátorům rychlý přehled o hladině i rozhraní. K tomuto sloupci lze přidat magnetostrikční nebo jazýčkový vysílač pro dálkový výstup 4-20 mA/HART nebo Modbus.
Přesnost měření rozhraní je typicky ±5-10 mm, což je dostatečné pro většinu separátorů a velkou část chemických aplikací, a výrazně lepší než metody založené na tlaku při nízkém rozdílu hustot, protože plovák reaguje přímo na vztlak, nikoli na odvozený tlakový poměr. Fyzikální princip tohoto hladinoměru je podrobně popsán v našem průvodci principem činnosti magnetického hladinoměru, a WELK vyrábí standardní magnetický stavoznak s jedním nebo dvěma plováky.
Diferenční tlak měří rozhraní nepřímo. Převodník připojený mezi dva tlakové odběry v různých výškách měří kombinovaný hydrostatický tlak vrstev kapaliny; pokud je známa celková hladina a hustoty obou kapalin jsou stabilní, rozhraní se vypočítá z tlakové rovnováhy.
DP je levné, osvědčené a nevyžaduje žádný prvek uvnitř nádrže – což je výhoda při zanášení nebo vysokých teplotách. Ale je to odvození, ne přímé měření, a jeho přesnost klesá, když se podmínky mění. Pokud se hustota některé z kapalin mění s teplotou nebo složením, vypočítané rozhraní se posune, i když se skutečné rozhraní nepohnulo. A protože rozhraní přispívá k diferenčnímu tlaku pouze úměrně rozdílu hustot, malý rozdíl hustot znamená, že velká změna rozhraní způsobí jen malou změnu tlaku. Přesnost v rozsahu ±10-25 mm je typická a může být horší u lehkých kapalin. DP zůstává rozumnou volbou pro jednoduché, stabilní dvoukapalinové systémy, kde je rozdíl hustot velký a přesná regulace není kritická.
Kapacitní sondy snímají změnu dielektrické konstanty kolem tyče nebo kabelu. Protože nemísitelné kapaliny mají obvykle různé dielektrické konstanty, kapacita sondy se mění, jak se rozhraní pohybuje kolem ní. Jedna souvislá sonda odvozuje rozhraní z kapacitního profilu, zatímco více krátkých sond hlásí, která kapalina je v jejich výšce.
Pro tuto metodu se hodí služba olej-voda: voda má velmi vysokou dielektrickou konstantu (kolem 80), zatímco uhlovodíky jsou typicky 2-4, a velký kontrast vytváří silný signál. Přesnost je typicky ±10-20 mm.
Slabinou kapacity je cokoli, co rozmazává dielektrický přechod: emulzní vrstva na rozhraní, vodivé povlaky usazující se na sondě nebo pěna na povrchu. Každý z těchto faktorů snižuje ostrost signálu a posouvá zdánlivé rozhraní směrem ke středu přechodové zóny. Kapacita je praktickou a ekonomickou volbou, když je dielektrický kontrast silný a proces je čistý, ale před specifikací by měla být ověřena proti skutečným kapalinám.
Radar s vlnovodem vysílá mikrovlnný impuls po sondě procházející kapalinou. V režimu rozhraní analyzuje přístroj dvě ozvěny: první pochází z horního povrchu a druhá vzniká na rozhraní, kde se mění dielektrická konstanta. Poloha rozhraní je odvozena z doby letu druhé ozvěny.
Pro použitelnou ozvěnu rozhraní musí být horní kapalina s nízkou dielektrickou konstantou – typicky pod asi 10, ideálně s kontrastem 10 nebo více proti spodní kapalině – takže klasickou aplikací je olej nad vodou nebo uhlovodík nad vodnou fází. Typická přesnost rozhraní je v rozsahu ±10-25 mm a výkon je nejlepší, když je rozhraní ostré a horní vrstva je dostatečně silná, aby se obě ozvěny oddělily.
Radar s vedenou vlnou nepotřebuje plováky, žádné výpočty hustoty a dokáže měřit i přes některé pěny. Má však potíže, když mají dvě kapaliny podobné dielektrické konstanty, když emulze zakrývá rozhraní, nebo když je horní vrstva příliš tenká pro oddělení echa. Je vynikající alternativou k plovákovým metodám tam, kde je rozdíl hustot malý, ale dielektrický kontrast je silný.
| Metoda | Typická přesnost rozhraní | Klíčový požadavek | Nejvhodnější pro | Hlavní omezení |
|---|---|---|---|---|
| Magnetostrikční vysílač; dvojitý plovák | ±1-2 mm | Rozdíl hustot ≥ ~50 kg/m³ | Odlučovače olej-voda; nádrže palivo-voda; zásobníky | Nevhodné pro velmi malé rozdíly hustot nebo silné emulze |
| Magnetický hladinoměr s plovákem pro rozhraní | ±5-10 mm | Hustota plováku mezi oběma kapalinami | Místní indikace s možností vysílače | Plovák pro rozhraní musí být dimenzován pro konkrétní kapaliny |
| Diferenční tlak | ±10-25 mm; závislé na hustotě | Známé; stabilní hustoty | Velké stabilní nádrže; jednoduché kapaliny | Přesnost klesá s klesajícím rozdílem hustot |
| Kapacitní | ±10-20 mm | Kontrast dielektrické konstanty | Olej-voda; čisté provozy | Ovlivněno nánosy; emulzí; pěnou |
| Radar s vedenou vlnou; režim rozhraní | ±10-25 mm | Horní kapalina s nízkou dielektrickou konstantou (< ~10); silný kontrast | Olej nad vodou nebo vodnou fází | Slabé echo rozhraní při podobných dielektrických konstantách |
Specifikace přístroje pro měření rozhraní spočívá v přiřazení metody k pěti procesním skutečnostem.
Toto je první filtr. Plovákové metody – magnetostrikční a magnetický hladinoměr – potřebují rozdíl hustot alespoň přibližně 50 kg/m³, aby bylo možné dimenzovat plovák, který klesá v horní kapalině a plave ve spodní. Většina separací olej-voda a palivo-voda tento požadavek pohodlně splňuje. Pokud je rozdíl hustot menší, mohou být jedinou praktickou možností tlakové nebo radarové metody, a i ty ztrácejí citlivost, jak se rozdíl zmenšuje. Před zahájením znáte obě hustoty kapalin při provozní teplotě.
Málo rozhraní je ostrých jako břitva. Emulzní vrstva — smíšený pás dvou kapalin — může ležet na hranici a pěna může pokrývat povrch. Plováky reagují na svou vztlakovou polohu v pásu; radar a kapacitní měření vidí postupný přechod spíše než skok a každá metoda udává rozhraní s pásmem nejistoty. Tam, kde je emulze těžká, poskytují přímé plovákové metody s delším rozhraním plováku obvykle nejopakovatelnější výsledek, ale sdělte dodavateli očekávanou tloušťku pásu, aby bylo možné odpovídajícím způsobem dimenzovat plovák a instalaci.
Teplota ovlivňuje hustotu (a tedy dimenzování plováku a inferenci diferenčního tlaku) a dielektrickou konstantu (radar a kapacitní měření). Tlak je důležitý, protože omezuje mechanickou třídu přístroje. Vysokotlaké separátory a nádoby vyžadují jmenovitý měřicí přístroj s vhodnými přírubami a materiálem těla — WELK vysokotlaký magnetický hladinoměr pokrývá tuto službu. Pokud je proces korozivní, musí být smáčené části upgradovány; vystlaný magnetický hladinoměr je standardním řešením pro agresivní chemické provozy.
Přístroj musí fyzicky pasovat. Magnetostrikční a radarové sondy potřebují horní hrdlo a dostatečnou délku sondy, aby dosáhly na rozhraní přes provozní rozsah; bočně montovaný magnetický hladinoměr potřebuje horní a dolní procesní připojení se sloupcem mimo vnitřní části nádrže. Velmi vysoké nádrže upřednostňují magnetostrikční nebo radarové měření, jejichž sondy dosáhnou 20 m a více, zatímco tlakové metody fungují v jakékoli výšce, protože nemají sondu. Vnitřní části nádoby, přepážky a míchadla nesmí interferovat s plováky nebo instalací sondy.
Nakonec zvažte, jak bude měření použito. Pro místní použití postačuje indikátor magnetického hladinoměru. Pro řízení nebo dálkové monitorování je zapotřebí elektronický převodník s výstupem 4-20 mA, HART nebo Modbus — magnetostrikční převodník rozhraní poskytuje celkovou hodnotu i hodnotu rozhraní po stejné sběrnici, což je to, co většina řídicích smyček stejně potřebuje.
V klasickém odlučovači oleje a vody je magnetostrikční vysílač s dvojitým plovákem standardem. Hladinový plovák hlásí povrch oleje; rozhraní plováku leží na hranici oleje a vody a napájí regulační ventil odběru vody. Protože vysílač vydává obě hodnoty, jeden přístroj uzavírá dvě regulační smyčky odlučovače a jeho přesnost rozhraní ±1-2 mm udržuje vodní sloupec stabilní, čímž zabraňuje jak strhávání vody do výstupu oleje, tak strhávání oleje do výstupu vody. Pro redundantní místní indikaci poskytuje magnetický hladinoměr s barevným plovákem rozhraní vizuální křížovou kontrolu, kterou lze ověřit proti vysílači při uvádění do provozu a běžné údržbě.
Chemické nádrže komplikují situaci, protože kapaliny se velmi liší hustotou, dielektrickou konstantou, korozivitou a teplotou. Začněte rozdílem hustot: pokud je přibližně 50 kg/m³ a proces není silně emulgovaný, magnetostrikční vysílač rozhraní nebo magnetický hladinoměr s plovákem rozhraní poskytne nejpřesnější výsledek. Pokud je horní kapalina uhlovodík s nízkou dielektrickou konstantou nad vodnou fází, je radar s vedenou vlnou v režimu rozhraní silnou alternativou bez plováku. Pokud jsou hustoty i dielektrika hraniční, je diferenční tlak s kompenzovanou hustotou záložním řešením, které přijímá nižší přesnost.
Odolnost proti korozi řídí volbu smáčených materiálů. Pro agresivní chemikálie je magnetický hladinoměr s antikorozní výstelkou chrání trubku a plováky a stejné hledisko platí pro materiály sond u magnetostrikčních a radarových přístrojů. Náš průvodce aplikací chemických skladovacích nádrží podrobněji pokrývá otázky materiálů a montáže. Tam, kde jsou dvě kapaliny skladovány ve velkém měřítku – usazovací nádrže paliva a vody, skladování produktů s vodním sloupcem – magnetostrikční hladinoměr pro skladovací nádrže rozšiřuje měření rozhraní s dvojitým plovákem na vysoké nádoby a magnetický hladinoměr zůstává standardní místní zálohou.
Pro většinu odlučovačů oleje a vody je magnetostrikční převodník rozhraní s dvojitými plováky nejlepší metodou. Měří jak hladinu oleje, tak rozhraní olej-voda v jednom zařízení s typickou přesností rozhraní ±1-2 mm a funguje na jakékoli nádrži, kde je rozdíl hustot mezi olejem a vodou alespoň asi 50 kg/m³ – což je téměř u všech. Magnetický hladinoměr s plovákem pro rozhraní je standardní alternativou pro místní indikaci a radar s vedenou vlnou v režimu rozhraní funguje dobře, když není plovák přijatelný.
Pro metody založené na plovácích je rozdíl hustot zhruba 50 kg/m³ (0,05 g/cm³) mezi dvěma kapalinami praktickým minimem, protože plovák pro rozhraní musí být dostatečně hustý, aby se potopil v horní kapalině, a dostatečně lehký, aby plaval v dolní. Pod tímto rozdílem mohou být metody založené na tlaku a radaru stále použitelné, ale s nižší přesností, a samotné rozhraní je obtížnější ostře řídit.
Typické hodnoty jsou: magnetostrikční převodníky s dvojitými plováky ±1-2 mm; magnetické hladinoměry s plovákem pro rozhraní ±5-10 mm; radar s vedenou vlnou a kapacitní v rozsahu ±10-25 mm; a diferenční tlak nejlépe ±10-25 mm, často horší při malém rozdílu hustot. Správný cíl závisí na procesu – smyčka odvodu vody z odlučovače obvykle vyžaduje nejpřísnější řízení.
Ano. Radar s vedenou vlnou má vyhrazený režim rozhraní, který odvozuje polohu rozhraní z druhého echa odraženého tam, kde se mění dielektrická konstanta. Funguje nejlépe, když je horní kapalina kapalinou s nízkou dielektrickou konstantou (typicky pod asi 10), jako je olej nebo uhlovodík nad vodou nebo vodnou fází, a vyhýbá se nutnosti dimenzovat plováky. Je méně spolehlivý, když mají dvě kapaliny podobné dielektrické konstanty nebo když silná emulzní vrstva rozmazává rozhraní.
Vyberte magnetostrikční převodník rozhraní, když potřebujete přesné, kontinuální řízení rozhraní nebo dálkový výstup hladiny i rozhraní – nabízí nejlepší přesnost (typicky ±1-2 mm) a napájí řídicí smyčku 4-20 mA/HART nebo Modbus. Vyberte magnetický hladinoměr s plovákem pro rozhraní, když je prioritou místní, mechanická indikace a chcete jednoduché, jiskrově bezpečné vizuální čtení, případně s převodníkem přidaným k trubce.
Provoz s rozhraním není standardní. Správný přístroj závisí na rozdílu hustot mezi vašimi dvěma kapalinami, očekávaném emulzním pásu, teplotě a tlaku a geometrii vaší nádrže – proto specifikace vždy začíná vašimi procesními daty.
Pokud měříte rozhraní olej-voda v odlučovači nebo rozhraní produkt/vodná fáze v chemické nádrži, kontaktujte nás s hustotami vašich dvou kapalin při provozní teplotě, výškou nádrže a údaji o hrdlech a provozní teplotou a tlakem. Inženýři WELK doporučí magnetostrikční převodník rozhraní, magnetický hladinoměr s plovákem pro rozhraní nebo vhodnou alternativu, dimenzovanou pro vaši nádobu a dodanou s výstupem, který váš řídicí systém potřebuje – podpořeno továrním testováním a kontrola kvality dokumentace. Vyžádejte si svou nabídku ještě dnes.
