Мерење нивоа у резервоарима за складиштење хемикалија: Избор правог сензора за киселине, алкалије и корозивне течности

Мерење нивоа у резервоарима за складиштење хемикалија је континуирано или тачкасто одређивање висине течности унутар резервоара који садрже киселине, алкалије, раствараче и друге корозивне медијуме, коришћењем инструмената чији су влажни делови пројектовани да издрже специфично хемијско окружење. Пошто компатибилност са медијумом одређује поузданост, влажни материјали — обично нерђајући челик 316L, PTFE/PFA облоге, полипропилен (PP) или Hastelloy — морају бити усклађени са складиштеном хемикалијом: мембрана од 316L може прокородирати за неколико недеља у концентрованој хлороводоничној киселини, док сонда обложена PTFE-ом или радарска антена прекривена PTFE-ом обично раде годинама у истој примени. Практични мерење нивоа у резервоарима за складиштење хемикалија системи обухватају континуиране технологије као што су 80 GHz FMCW радар са PTFE антеном (типична тачност ±2–3 mm), хидростатички трансмитери са PTFE/PP влажним деловима (±0,5% FS), и магнетостриктивни или визуелни магнетни показивачи нивоа, плус капацитивни прекидачи нивоа за аларме високог/ниског нивоа и препуњавања — већина преноси 4–20 mA/HART на DCS, PLC или SCADA систем складишта. Тамо где складиштени растварачи емитују запаљива испарења, инструменти морају додатно поседовати ATEX/IECEx сертификат усклађен са опасном зоном (Зона 0, 1 или 2) у којој резервоар ради. Избор правог сензора је стога баланс између хемијске компатибилности, тачности, трошкова одржавања и безбедности — а овај водич пролази кроз сваку одлуку.

Зашто су резервоарима за складиштење хемикалија потребни специјализовани сензори нивоа

Сензор нивоа опште намене дизајниран за воду или уље брзо ће отказати у раду са хемикалијама, а начин отказа ретко је безазлен. Корозија прво напада влажне делове: питинг и цурење кроз рупице на мембрани од 316L у хлороводоничној киселини, напонска корозија на прирубницама од нерђајућег челика у врућим хлоридима или каустичним срединама, и брзи напад испарења на кућишта од голог алуминијума или угљеничног челика. Цурење овде није само трошак одржавања — оно ослобађа процесну хемикалију у постројење и, у најмању руку, контаминира заштитну зону.

Други проблем је простор изнад течности. Резервоари за хемикалије ретко имају чисте, суве просторе са паром. Испарења киселина и растварача кондензују се на површинама претварача, ултразвучним мембранама и површинама антена; кристалишући медијуми као што је каустична сода могу блокирати пловке или зачепити прикључке за притисак при променама температуре. Пена, мешање изазвано дозирним пумпама и суспендоване честице додатно ометају рад. Сензор мора издржати и течност испод и атмосферу изнад ње.

Треће је безбедност. Многе складиштене хемикалије — метанол, толуен, ацетон, ксилен — производе запаљива испарења која могу формирати експлозивну атмосферу унутар резервоара. Електрични инструмент на крову резервоара је тада потенцијални извор паљења, због чега је одобрење за опасне зоне (ATEX/IECEx) обавезно, а не опционо у већини јурисдикција, и зашто се заштита од препуњавања обично захтева стандардима као што су API 2350 и OSHA 1910.119 за управљање безбедношћу процеса. Укратко, окружење резервоара напада сензор хемијски, физички и електрично, а избор сензора мора одговорити на сва три напада истовремено.

Водич за компатибилност медијума и влажне материјале

Влажни материјали су прва одлука, јер они одређују да ли ће инструмент преживети први месец. Табела испод покрива четири породице материјала које доминирају у раду са резервоарима за хемикалије.

Две практичне напомене. Прво, еластомери и заптивке су подједнако важни као и метал: FKM (Viton) или EPDM O-прстен који је некомпатибилан са хемикалијом може процурити много пре него што сонда откаже, зато потврдите материјал заптивке у техничком листу. Друго, „нерђајући челик“ није универзално решење — пројектанти често подразумевано бирају 316L и на тежи начин откривају ограничења у погледу хлорида. За агресивне медијуме, антикорозивни хидростатички трансмитери нивоа и магнетни мерачи нивоа обложени PTFE-ом постављају материјале отпорне на корозију директно између инструмента и течности.

Избор сензора према врсти хемикалије

Јаке киселине (HCl, H2SO4, HNO3)

За хлороводоничну киселину, одмах елиминишите голи 316L. Користите бесконтактни радар са PTFE/PFA антеном или хидростатички трансмитер са PTFE влажном мембраном. За сумпорну киселину, компатибилност зависи од концентрације и температуре: разблажена киселина одговара PP-у, концентрована киселина захтева PTFE, а врућа концентрована киселина може оправдати Hastelloy C-276. Азотна киселина је оксидирајућа, па је 316L прихватљив на ниским температурама, али је PTFE сигурнији за веће концентрације и температуре. Ако сте у недоумици, пре доношења одлуке затражите од добављача табелу хемијске компатибилности која одговара вашем опсегу концентрације и температуре.

Каустични и алкални раствори (NaOH, KOH)

Каустик на умереним температурама је један од случајева где 316L функционише, али врући каустик пати од напонске корозије, а каустична сода је позната по кристализацији када температура падне — кристали могу заглавити пловке и зачепити импулсне водове. Бесконтактни радар или ултразвучни мерач одржавају влажне делове малим и лаким за чишћење; ако вам је потребна локална визуелна индикација, користите магнетни мерач обложен PTFE-ом са изолованом комором са грејним праћењем.

Растварачи и запаљиве течности

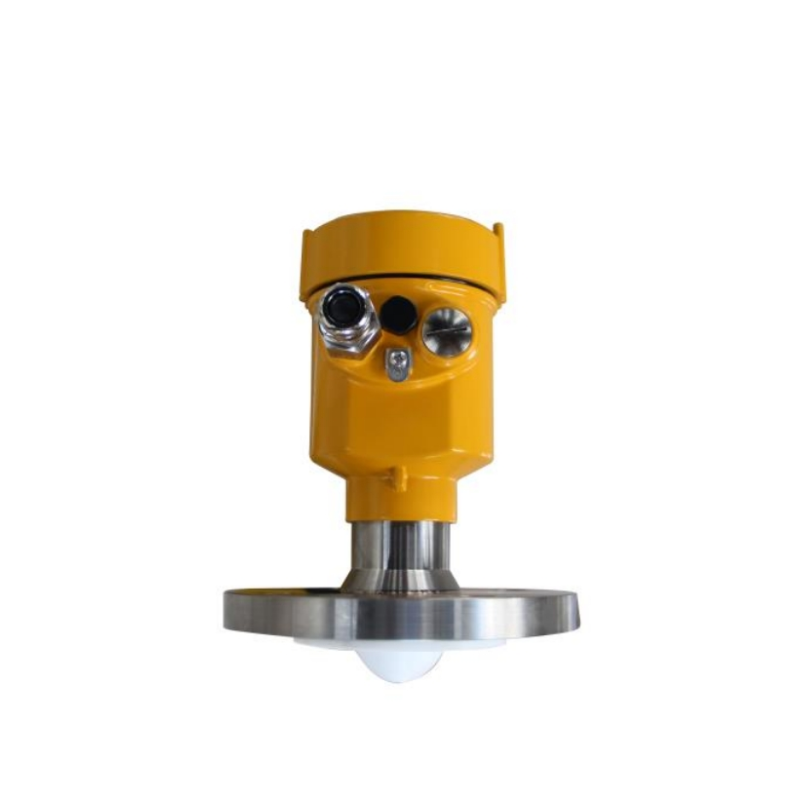

Простор изнад растварача је запаљив, па је ATEX/IECEx одобрење примарни филтер. Бесконтактни 80 GHz FMCW радарски мерачи нивоа за корозивне течности су најбоља опција јер на радар не утичу густина паре, кондензација или температурни градијенти, а растварачи ниске диелектричне константе као што су толуен и хексан добро се мере када је обезбеђена заштитна цев. Ултразвучни мерачи овде имају потешкоћа: паре растварача распршују и слабе акустични сигнал, а тачност варира. Резервишите ултразвучне мераче нивоа отпорне на корозију за незапаљиве примене са мало паре где је цена битна.

Вискозне течности и течности које остављају наслаге (смоле, раствори полимера, лепкови)

Вискозни медијуми зачепљују мале прикључке за притисак и облажу површине сонде. Прирубнички хидростатички трансмитер са поравнатом PTFE мембраном избегава зачепљење прикључка, а радар са великом антеном боље подноси наслаге од вођеног инструмента или инструмента са пловком. Магнетни показивачи и пловци су погрешан избор овде — пловак ће се заглавити.

Поређење технологија: Који сензор одговара ком резервоару

Практични закључак: радар побеђује тамо где прецизност и отпорност на испарења оправдавају цену; хидростатички PTFE трансмитери побеђују тамо где доминирају трошкови инсталације и лакоћа накнадне уградње; магнетни показивачи побеђују за локалну индикацију без напајања; а капацитивни прекидачи нивоа су главни избор за независну заштиту од препуњавања и ниског нивоа.

Напомене о заштитним базенским просторима и детекцији цурења

Већина прописа о складиштењу хемикалија третира препуњавање као примарни ризик, а добра пракса раздваја слој мониторинга од слоја заштите. Ваш трансмитер за континуирано мерење нивоа је слој мониторинга; независни, жичано повезани прекидач за веома висок ниво (high-high) који искључује пумпу или затвара изолациони вентил је слој заштите. Стандарди као што је API 2350 захтевају ову независност — алармни прекидач не би требало да дели исти сензорски елемент са континуираним трансмитером.

Бесконтактни капацитивни прекидачи су веома погодни за ову улогу јер боље подносе корозивне медијуме, наслаге и кондензацију од механичких пловака. Монтирајте један прекидач за веома висок ниво (high-high) за спречавање препуњавања и један прекидач за веома низак ниво (low-low) за заштиту пумпе од рада на суво, и повежите аларм за веома висок ниво преко наменског релејног кола које не зависи од DCS логике. За сам секундарни заштитни базенски простор, инсталирајте детекцију цурења у сабирну јаму базена или међупростор резервоара са дуплим зидом како би се процурели или оштећени резервоар уочио пре него што се испразни у земљиште — детекција нивоа или влаге у јами даје најраније упозорење о оштећењу унутрашњег резервоара. Документујте задате тачке аларма, тестирајте петљу блокаде квартално и третирајте бесконтактне капацитивне сензоре нивоа као сигурносне уређаје са сопственим распоредом одржавања.

Инсталација и безбедност: ATEX зоне, одзрачивање и дизајн прикључака

Класификација опасних подручја утиче и на избор инструмената и на инсталацију. ATEX/IECEx зоне су дефинисане према томе колико често је присутна експлозивна атмосфера: Зона 0 — гас присутан континуирано или током дужих периода (парни простор унутар резервоара); Зона 1 — вероватно присуство гаса у нормалном раду (област око отворених вентилационих отвора резервоара); Зона 2 — присуство гаса мало вероватно и само краткотрајно (шира околина). Инструмент на крову резервоара или прикључку налази се у класификованој атмосфери, тако да његов сертификат мора покривати зону на месту монтаже, групу гаса (IIA/IIB/IIC) и температурну класу (нпр. T4 ≤ 135 °C, T6 ≤ 85 °C) у односу на температуру самопаљења растварача. Ако специфицирате неодобрени уређај да бисте уштедели новац, специфицирате потенцијални извор паљења — ово је једна ставка о којој се не може преговарати.

Вентилација је важна из два разлога. Прво, притисак у горњем слободном простору: ако резервоар „дише“ кроз сигурносни вентил или одводник пламена, хидростатички трансмитер мери притисак стуба течности плус било који притисак у резервоару, тако да вам је потребан манометар са вентилацијом или компензација притиска, иначе ће очитани ниво бити већи. Друго, „дисање“ резервоара може довести до кондензације паре на површини антене по хладном времену; специфицирајте PTFE капљичасту антену или систем за испирање антене у условима јаке кондензације. Монтирајте radar на прикључак или мирну цев (stilling well) која омогућава да сноп буде слободан од млаза пуњења и унутрашњих препрека, користите спољну комору (bridle) за магнетни показивач нивоа, држите путању ултразвука слободном од цеви, и извршите уземљење и повезивање инструмента према IEC 60079 / NEC захтевима користећи одобрене кабловске уводнице и заптивке. Пре наручивања, прођите кроз RFQ контролну листу за инструменте за ниво како би величина прикључка, називни притисак прирубнице, зона, температурна класа и излазни протокол били забележени на папиру.

Честа питања: Мерење нивоа у резервоарима за хемикалије

Који је најбољи сензор нивоа за резервоаре за складиштење хлороводоничне киселине?

Бесконтактни 80 GHz FMCW радар са PTFE антеном или хидростатички трансмитер са PTFE/PFA мембраном у додиру са медијумом. Оба избегавају директан контакт са металом; нерђајући челик 316L није погодан за концентровану HCl. За једноставну заштиту високог/ниског нивоа, бесконтактни капацитивни прекидач са PTFE изолацијом је исплатив избор. Очекујте тачност радара од ±2–3 mm и хидростатичку тачност од око ±0,5% FS.

Могу ли радарски мерачи нивоа поуздано мерити када је простор изнад медијума у резервоару пун испарења и кондензације?

Да. 80 GHz FMCW радар са антеном прекривеном PTFE/PFA материјалом је у великој мери отпоран на испарења, кондензацију и температурне градијенте, због чега надмашује ултразвучне мераче у резервоарима са киселинама и растварачима. У условима јаке кондензације, специфицирајте испирање антене или PTFE „droplet“ антену како би капљице отицале уместо да блокирају путању сигнала.

Шта значи ATEX сертификат и која зона ми је потребна за мој резервоар?

ATEX/IECEx сертификат потврђује да је инструмент безбедан за рад у потенцијално експлозивној атмосфери. Зона 0 значи да је гас присутан континуирано, Зона 1 значи да је вероватан током нормалног рада, а Зона 2 значи да је мало вероватан и краткотрајан. За испарења растварача, ускладите одобрење зоне инструмента, групу гасова (IIA/IIB/IIC) и температурну класу са зоном на месту монтаже и проверите сертификат у техничком листу пре куповине.

Да ли треба да изаберем контактни или бесконтактни сензор нивоа за корозивне хемикалије?

Зависи од хемикалије, вискозности, потреба за тачношћу и буџета. Бесконтактни радар ограничава делове у додиру са медијумом на антену и избегава корозију сонде, али кошта више. Хидростатички трансмитери са PTFE деловима су јефтинији и лако се накнадно уграђују, али се морају чистити ако медијум кристалише. Користите магнетне показиваче нивоа само тамо где је потребна визуелна индикација и где је медијум чист, а прекидаче нивоа за независне аларме.

Коју тачност могу очекивати од трансмитера нивоа обложених PTFE материјалом?

Хидростатички PTFE/PP трансмитери обично постижу ±0,25–0,5% FS — на резервоару од 4 m, то је отприлике ±10–20 mm. Бесконтактни радар је прецизнији са ±2–3 mm без обзира на висину резервоара. Ултразвучни мерачи су око ±0,2–0,5% FS у чистим условима, али перформансе опадају у простору испуњеном испарењима. Наведите захтевану тачност у RFQ-у како би добављач могао да потврди одговарајућу технологију.

Правилно дефинисање спецификација

Избор сензора нивоа за хемијски резервоар је првенствено питање компатибилности, а тек онда питање тачности: ако правилно одаберете материјале у додиру са медијумом и класификацију за опасне зоне, већина оперативних проблема нестаје. Пошаљите добављачу назив хемикалије, концентрацију, температуру, притисак у резервоару, величину прикључка и захтевану тачност, и тражите писмену потврду компатибилности уз ATEX/IECEx сертификат за предложени инструмент. WELK инжењерски тим пружа директну подршку путем level-meters.com — пошаљите своје параметре за понуду и преглед примене, и можете проверити релевантне сертификате пре него што се обавежете. Комплетна спецификација на почетку значи сензор који и даље мери исправно након година рада, а не само након првог месеца.
