화학 저장 탱크 레벨 측정: 산, 알칼리 및 부식성 액체에 적합한 센서 선택

화학 저장 탱크 레벨 측정은 산, 알칼리, 용제 및 기타 부식성 매질을 보관하는 탱크 내부의 액체 높이를 연속적 또는 포인트 레벨로 결정하는 것이며, 접액부가 특정 화학 환경에서 견딜 수 있도록 설계된 계기를 사용합니다. 매질 호환성이 신뢰성을 결정하므로, 접액 재질(일반적으로 316L 스테인리스강, PTFE/PFA 라이닝, 폴리프로필렌(PP) 또는 Hastelloy)은 저장된 화학 물질과 일치해야 합니다. 316L 다이어프램은 농축된 염산에서 몇 주 만에 부식될 수 있는 반면, PTFE 라이닝 프로브나 PTFE 커버 레이더 안테나는 일반적으로 동일한 환경에서 수년 동안 작동합니다. 실질적인 화학 저장 탱크 레벨 측정 시스템은 PTFE 안테나가 장착된 80 GHz FMCW 레이더(일반적인 정밀도 ±2–3 mm), PTFE/PP 접액부를 갖춘 수압식 트랜스미터(±0.5% FS), 자기왜곡 또는 시각적 자기 게이지와 같은 연속 기술뿐만 아니라 고/저 및 과충전 알람을 위한 정전용량 방식 포인트 스위치를 포함하며, 대부분 4–20 mA/HART를 DCS, PLC 또는 탱크 팜 SCADA 시스템으로 전송합니다. 저장된 용제에서 가연성 증기가 발생하는 경우, 계기는 탱크가 작동하는 위험 지역(Zone 0, 1 또는 2)에 맞는 ATEX/IECEx 인증을 추가로 보유해야 합니다. 따라서 적절한 센서를 선택하는 것은 화학적 호환성, 정밀도, 유지보수 비용 및 안전 사이의 균형을 맞추는 일이며, 이 가이드는 각 결정 과정을 안내합니다.

화학 저장 탱크에 전문적인 레벨 센서가 필요한 이유

물이나 오일용으로 설계된 범용 레벨 센서는 화학 공정에서 조기에 고장나며, 그 고장 모드는 결코 가볍지 않습니다. 부식은 접액부를 먼저 공격합니다. 염산 내 316L 다이어프램의 피팅 및 핀홀 누출, 고온 염화물 또는 가성 소다 공정에서의 스테인리스 플랜지 응력 부식 균열, 흄에 의한 노출된 알루미늄 또는 탄소강 하우징의 급격한 부식 등이 발생합니다. 여기서 발생하는 누출은 단순한 유지보수 비용의 문제가 아닙니다. 이는 공정 화학 물질을 공장 내부로 방출하며, 최소한 방류벽 구역을 오염시킵니다.

두 번째 문제는 헤드스페이스(상부 공간)입니다. 화학 탱크는 깨끗하고 건조한 증기 공간을 갖는 경우가 드뭅니다. 산성 흄과 용제 증기는 트랜스듀서 표면, 초음파 멤브레인 및 안테나 표면에 응축됩니다. 가성 소다와 같이 결정화되는 매질은 온도 변화 시 플로트를 고정시키거나 압력 포트를 막을 수 있습니다. 거품, 도징 펌프의 교반 및 혼입된 고형물은 추가적인 간섭을 일으킵니다. 센서는 하부의 액체와 상부의 대기 환경 모두에서 견뎌야 합니다.

세 번째는 안전입니다. 메탄올, 톨루엔, 아세톤, 크실렌 등 저장된 많은 화학 물질은 탱크 내부에 폭발성 대기를 형성할 수 있는 가연성 증기를 생성합니다. 탱크 지붕 위의 전기 계기는 잠재적인 점화원이 될 수 있으므로, 대부분의 관할 구역에서 위험 지역(ATEX/IECEx) 승인은 선택이 아닌 필수이며, API 2350 및 OSHA 1910.119 공정 안전 관리와 같은 표준에 의해 과충전 방지가 일반적으로 요구됩니다. 요약하자면, 탱크 환경은 화학적, 물리적, 전기적으로 센서를 공격하며, 센서 선택은 이 세 가지 공격에 동시에 대응해야 합니다.

매질 호환성 및 접액 재질 가이드

접액 재질은 계기가 첫 한 달을 버틸 수 있는지 결정하기 때문에 가장 먼저 결정해야 할 사항입니다. 아래 표는 화학 탱크 공정에서 주로 사용되는 네 가지 재질 제품군을 다룹니다.

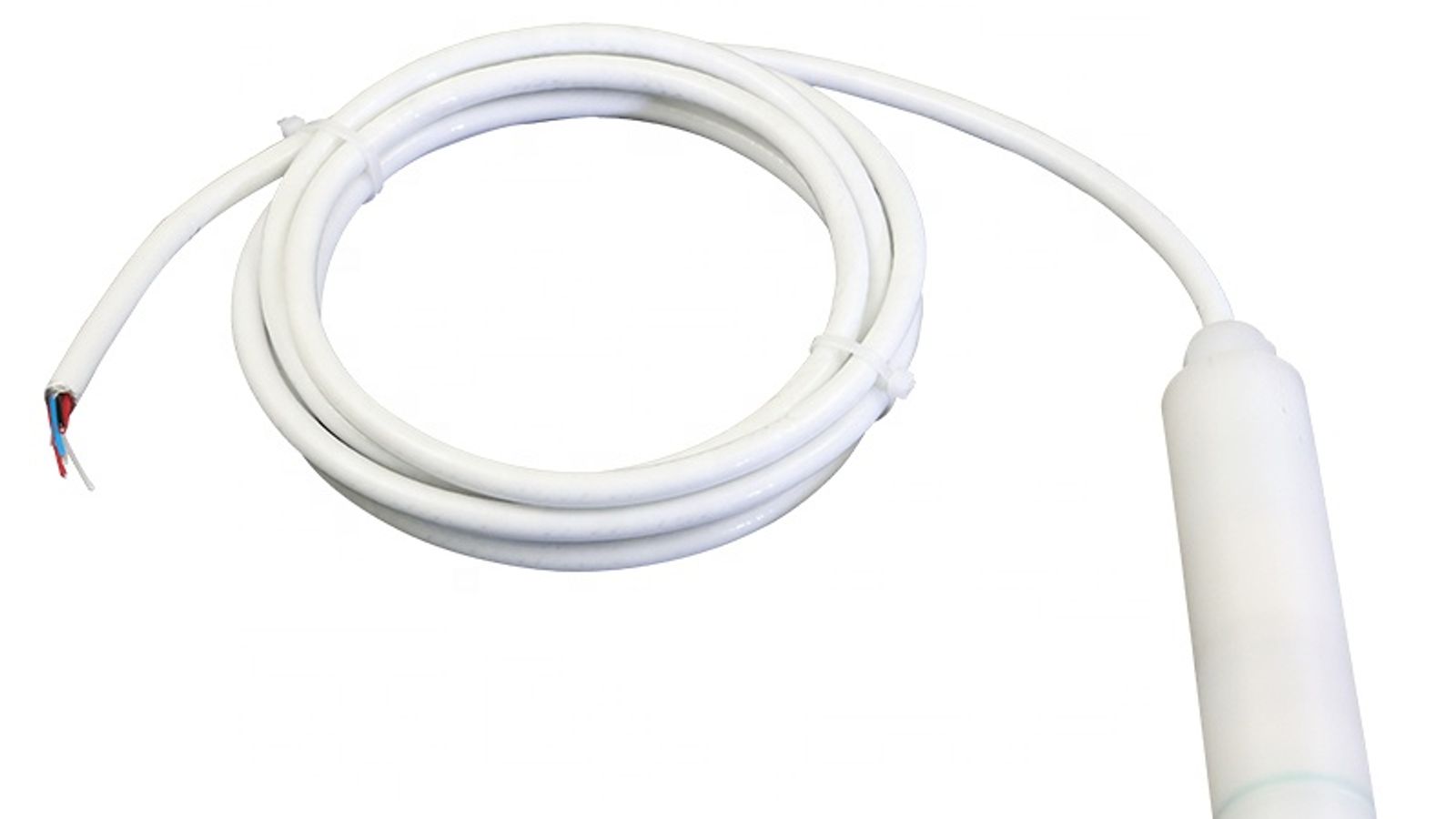

두 가지 실무적인 참고 사항이 있습니다. 첫째, 엘라스토머와 씰은 금속만큼 중요합니다. 화학 물질과 호환되지 않는 FKM (Viton) 또는 EPDM O-링은 프로브보다 훨씬 먼저 누설이 발생할 수 있으므로 데이터 시트에서 가스켓 재질을 확인하십시오. 둘째, "스테인리스강"이 만능 해결책은 아닙니다. 설계자들은 흔히 316L을 기본으로 선택했다가 염화물 한계로 인해 어려움을 겪곤 합니다. 부식성 medium의 경우, 부식 방지용 정압식 레벨 트랜스미터 및 PTFE 라이닝 마그네틱 레벨 게이지 는 내식성 재질을 계기와 액체 사이에 직접 배치합니다.

화학 물질 유형별 센서 선정

강산 (HCl, H2SO4, HNO3)

염산의 경우, 베어 316L은 즉시 제외하십시오. PTFE/PFA 안테나가 장착된 비접촉식 레이더 또는 PTFE 접액 다이아프램이 있는 정압식 트랜스미터를 사용하십시오. 황산의 경우, 호환성은 농도와 온도에 따라 달라집니다. 희석 산에는 PP가 적합하고, 농축 산에는 PTFE가 필요하며, 고온 농축 산에는 Hastelloy C-276이 적합할 수 있습니다. 질산은 산화성이므로 저온에서는 316L을 사용할 수 있지만, 고농도 및 고온에서는 PTFE가 더 안전합니다. 확실하지 않은 경우, 결정하기 전에 공급업체에 해당 농도 및 온도 범위에 맞는 화학적 호환성 차트를 요청하십시오.

가성 및 알칼리 용액 (NaOH, KOH)

중온 가성 소다의 경우 316L을 사용할 수 있지만, 고온 가성 소다는 응력 부식 균열이 발생하며, 가성 소다는 온도가 떨어지면 결정화되는 것으로 악명이 높습니다. 결정은 플로트를 멈추게 하거나 임펄스 라인을 막을 수 있습니다. 비접촉식 레이더 또는 초음파 레벨계는 접액부를 작게 유지하여 세척이 용이합니다. 현장 시각적 표시가 필요한 경우, 보온 및 히트 트레이싱 챔버가 있는 PTFE 라이닝 마그네틱 게이지를 사용하십시오.

용제 및 가연성 액체

용제 상부 공간은 가연성이므로 ATEX/IECEx 인증이 일차적인 선택 기준입니다. 비접촉식 80 GHz FMCW 부식성 액체용 레이더 레벨계 는 레이더가 증기 밀도, 응축 또는 온도 구배의 영향을 받지 않으며, 톨루엔 및 헥산과 같은 저유전율 용제도 스틸링 웰(stilling well)을 사용하면 측정이 잘 되기 때문에 가장 강력한 옵션입니다. 초음파 레벨계는 용제 증기가 음향 신호를 산란시키고 감쇄시켜 정확도가 변동하므로 사용이 어렵습니다. 내부식성 초음파 레벨계 는 비용이 중요한 비가연성, 저증기 환경을 위해 남겨두십시오.

점성 및 코팅 액체(수지, 폴리머 용액, 접착제)

점성 매질은 작은 압력 포트를 막고 프로브 표면을 코팅합니다. 플러시 PTFE 다이아프램이 있는 플랜지형 수두압 트랜스미터는 포트 막힘을 방지하며, 대형 안테나 레이더는 가이드형 또는 플로트 기반 계기보다 코팅 현상을 더 잘 처리합니다. 마그네틱 게이지와 플로트는 플로트가 고착될 수 있어 적절하지 않은 선택입니다.

기술 비교: 탱크별 적합한 센서 선택

실무적 핵심: 정밀도와 증기 내성이 가격 대비 가치가 있는 곳에서는 레이더가 유리하며; 설치 비용과 개조의 용이성이 중요한 곳에서는 수두압식 PTFE 트랜스미터가 유리합니다. 마그네틱 게이지는 전원 없이 현장 표시가 필요한 경우에 적합하며, 정전용량식 포인트 스위치는 독립적인 과충전 및 저레벨 보호를 위한 핵심 장치입니다.

방유제 및 누출 감지 참고 사항

대부분의 화학물질 저장 규정은 과충전을 주요 위험으로 간주하며, 모니터링 계층과 보호 계층을 분리하는 것이 권장됩니다. 연속 레벨 트랜스미터는 모니터링 계층이며, 펌프를 정지시키거나 차단 밸브를 닫는 독립적인 하드와이어 방식의 High-High 스위치는 보호 계층입니다. API 2350과 같은 표준은 이러한 독립성을 요구합니다. 즉, 알람 스위치는 연속 트랜스미터와 동일한 감지 요소를 공유해서는 안 됩니다.

비접촉식 정전용량 스위치는 기계식 플로트보다 부식성 매체, 코팅 및 결로를 더 잘 견디기 때문에 이 역할에 매우 적합합니다. 과충전 방지를 위한 High-High 스위치 하나와 펌프 공회전 보호를 위한 Low-Low 스위치 하나를 설치하고, High-High 알람은 DCS 로직에 의존하지 않는 전용 릴레이 체인을 통해 연결하십시오. 2차 방유제의 경우, 방유제 집수정(sump) 또는 이중벽 탱크의 환상 공간(annulus)에 누출 감지 장치를 설치하여 탱크 파손 시 토양으로 유출되기 전에 감지할 수 있도록 하십시오. 집수정의 레벨 또는 수분 감지는 내부 탱크 파손에 대한 가장 빠른 경고를 제공합니다. 알람 설정값을 문서화하고, 인터록 루프를 분기별로 테스트하며, 비접촉식 정전용량 레벨 센서 를 자체 유지보수 일정을 갖춘 안전 장치로 취급하십시오.

설치 및 안전: ATEX Zone, 벤팅 및 노즐 설계

위험 지역 분류는 계기 선정과 설치 모두에 영향을 미칩니다. ATEX/IECEx Zone은 폭발성 대기가 존재하는 빈도에 따라 정의됩니다: Zone 0 — 가스가 지속적으로 또는 장기간 존재함 (탱크 내부의 증기 공간); Zone 1 — 정상 작동 시 가스가 발생할 가능성이 있음 (개방형 탱크 벤트 주변 구역); Zone 2 — 가스 발생 가능성이 낮고 발생하더라도 단기간만 지속됨 (더 넓은 인근 지역). 탱크 루프나 노즐에 설치된 계기는 방폭 구역 내에 위치하므로, 해당 승인은 설치 지점의 Zone, 가스 그룹(IIA/IIB/IIC) 및 용제의 자연 발화 온도와 관련된 온도 등급(예: T4 ≤ 135 °C, T6 ≤ 85 °C)을 충족해야 합니다. 비용 절감을 위해 미승인 장치를 지정하는 것은 잠재적인 점화원을 지정하는 것과 같으며, 이는 협상의 여지가 없는 필수 항목입니다.

벤트(Venting)는 두 가지 이유로 중요합니다. 첫째, 헤드스페이스의 압력입니다. 탱크가 컨저베이션 벤트(conservation vent)나 화염 방지기(flame arrester)를 통해 호흡하는 경우, 수압식 전송기(hydrostatic transmitter)는 액체 컬럼의 압력과 및 모든 탱크 압력을 측정하므로, 벤트형 게이지나 압력 보상이 필요합니다. 그렇지 않으면 레벨이 높게 측정됩니다. 둘째, 추운 날씨에 탱크 호흡으로 인해 안테나 표면에 증기가 응결될 수 있습니다. 응결이 심한 서비스에서는 PTFE 드롭렛 안테나 또는 안테나 퍼지(purge)를 지정하십시오. 레이더는 주입 흐름 및 내부 장애물로부터 빔이 간섭받지 않도록 노즐이나 스틸링 웰(stilling well)에 설치하고, 자기식 게이지(magnetic gauge)에는 브라이들(bridle)을 사용하며, 초음파 경로는 파이프와 겹치지 않게 유지하십시오. 또한 승인된 케이블 글랜드 및 씰오프(seal-off)를 사용하여 IEC 60079 / NEC 요구 사항에 따라 계기를 접지 및 본딩하십시오. 주문하기 전에 레벨 계기 RFQ 체크리스트 를 검토하여 노즐 크기, 플랜지 등급, Zone, 온도 등급 및 출력 프로토콜이 모두 문서에 반영되도록 하십시오.

FAQ: 화학 탱크 레벨 측정

염산 저장 탱크에 가장 적합한 레벨 센서는 무엇입니까?

PTFE 안테나가 장착된 비접촉식 80 GHz FMCW 레이더 또는 PTFE/PFA 접액 다이어프램이 있는 수압식 트랜스미터입니다. 두 방식 모두 금속 노출 접촉을 방지합니다. 316L 스테인리스강은 농축 HCl에 적합하지 않습니다. 단순한 고/저위 보호를 위해서는 PTFE 절연 처리가 된 비접촉식 정전용량 스위치가 경제적인 선택입니다. 레이더 정밀도는 ±2–3 mm, 수압식 정밀도는 약 ±0.5% FS를 기대할 수 있습니다.

탱크 상부 공간에 가스와 결로가 가득할 때 레이더 레벨 미터가 안정적으로 측정할 수 있습니까?

예. PTFE/PFA 커버 안테나가 장착된 80 GHz FMCW 레이더는 증기, 결로 및 온도 구배의 영향을 거의 받지 않으므로 산성 및 용제 탱크에서 초음파 방식보다 성능이 뛰어납니다. 결로가 심한 환경에서는 안테나 퍼지 또는 PTFE 드롭렛 안테나를 지정하여 물방울이 신호 경로를 방해하지 않고 배출되도록 하십시오.

ATEX 인증은 무엇을 의미하며, 내 탱크에는 어떤 Zone이 필요합니까?

ATEX/IECEx 인증은 해당 계기가 폭발 위험이 있는 대기에서 안전하게 작동함을 확인합니다. Zone 0은 가스가 지속적으로 존재하는 상태, Zone 1은 정상 작동 중에 발생할 가능성이 있는 상태, Zone 2는 발생 가능성이 낮고 짧은 시간 동안만 존재하는 상태를 의미합니다. 용제 증기의 경우, 설치 지점의 구역에 맞춰 계기의 Zone 승인, 가스 그룹(IIA/IIB/IIC) 및 온도 등급을 일치시키고 구매 전 데이터 시트에서 인증서를 확인하십시오.

부식성 화학 물질에 접촉식 또는 비접촉식 레벨 센서 중 무엇을 선택해야 합니까?

이는 화학 물질의 종류, 점도, 정밀도 요구 사항 및 예산에 따라 다릅니다. 비접촉식 레이더는 접액부를 안테나로 제한하여 프로브 부식을 방지하지만 비용이 더 많이 듭니다. PTFE 접액부가 있는 수압식 트랜스미터는 더 저렴하고 교체가 쉽지만, 측정 매체가 결정화되는 경우 청소해야 합니다. 마그네틱 게이지는 시각적 표시가 필요하고 매체가 깨끗한 경우에만 사용하고, 독립적인 알람을 위해 포인트 스위치를 사용하십시오.

PTFE 라이닝 레벨 트랜스미터에서 어느 정도의 정밀도를 기대할 수 있습니까?

수압식 PTFE/PP 트랜스미터는 일반적으로 ±0.25–0.5% FS의 정밀도를 달성하며, 4 m 탱크 기준 약 ±10–20 mm입니다. 비접촉식 레이더는 탱크 높이에 관계없이 ±2–3 mm로 더 정밀합니다. 초음파 미터는 깨끗한 조건에서 약 ±0.2–0.5% FS이지만 증기가 가득한 상부 공간에서는 성능이 저하됩니다. 공급업체가 적절한 기술을 확인할 수 있도록 RFQ에 필요한 정밀도를 명시하십시오.

올바른 사양 선정하기

화학 탱크용 레벨 센서를 선택하는 것은 정밀도보다 호환성 문제가 우선입니다. 접액부 재질과 방폭 구역 등급을 올바르게 선택하면 대부분의 운영 문제가 해결됩니다. 공급업체에 화학 물질명, 농도, 온도, 탱크 압력, 노즐 크기 및 요구 정밀도를 전달하고, 제안된 계기에 대한 서면 호환성 확인서와 ATEX/IECEx 인증서를 요청하십시오. WELK의 엔지니어링 팀은 level-meters.com을 통해 이를 직접 지원합니다. 견적 및 애플리케이션 검토를 위해 파라미터를 제출하면 관련 내용을 확인하실 수 있습니다. 인증서 발주 전, 초기 단계의 완벽한 사양 확정은 첫 달만 작동하는 것이 아니라 수년간 가동한 후에도 여전히 정확하게 측정되는 센서를 의미합니다.
